市政综合管廊监控项目

2024-05-13


>>系统概述:

       在现代化城市中,综合管廊的作用至关重要,它承担着整座城市的通信、供电、供气、供水、供暖,与市民生活息息相关。如何确保综合管廊安全稳定的运转,就成为市政建设中急需解决的问题。

       宇泰科技凭借卓越的产品质量和在接口转换及工业交换机领域多年的技术积累,成功中标兰州综合产业园市政综合管廊监控项目。





>>系统简介:

      本项目燃气报警器采用485总线方式,按20m间隔设置于综合管廊顶部,每15个燃气报警器设置为1个分区,每个分区放置1台串口服务器UT-6601H和1台工业级交换机UT-65008-6T2SC,串口服务器将485总线信号转为以太网信号,上联交换机,交换机通过光纤接口组成冗余环网,并传送到后台监控室。监控室放置1台26口交换机UT-66026,与前端交换机组成光纤环网,同时连接后台数据存储服务器与告警服务器,拓扑如下:

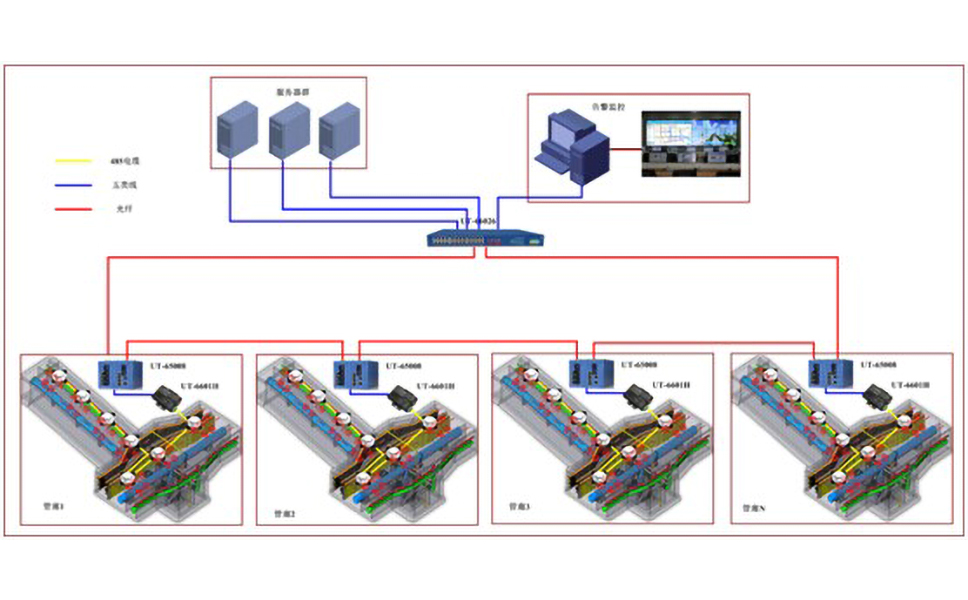

>>拓扑方案图:


>>方案特点:

方案特色:

》设备均为工业级产品,所用交换机均通过国家电网A类认证,IEC61850-3标准。

》交换机均为宽温宽压,冗余双电源,工作温度可达-40~85℃。

》防护等级均为IP40。

》光纤冗余环网,组网简单,稳定可靠。

》私有快速环网技术,故障切换时间小于50ms。

》完善的网络管理功能,宇泰科技交换机除支持CLI、Telnet、WEB等常见管理方式外,还拥有强大的SNMP管理功能。宇泰科技强大的综合网络管理软件Netview更是对整个网络的健康侦测做到及时、准确而又全面。



>>主要设备:

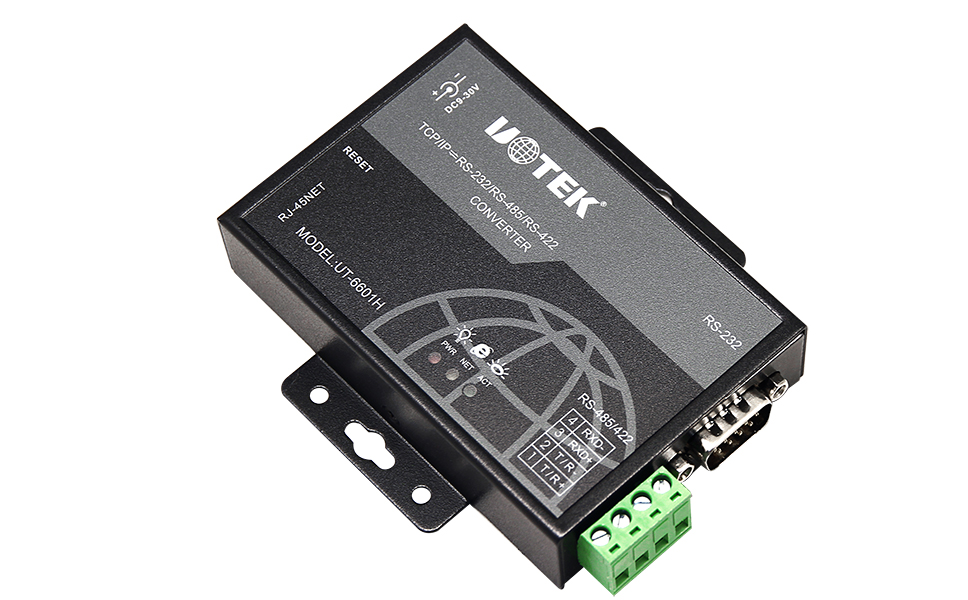

UT-6601H系列串口服务器:


●英文菜单配置界面,操作模式丰富,满足不同行业的应用;

●提供Windows 虚拟COM 驱动软件;

●灵活合理的UNIX 下Fixedtty 工作机制;

●具有10/100M 自适应以太网端口,支持手动设置;

●每个串口都提供了完整的信号,包括DCD,RXD, TXD, DTR, DSR, RTS, CTS, GND;

●波特率 :50-460800bps;

●32 位嵌入式100 兆CPU,2M 的RAM,整体性能强大。

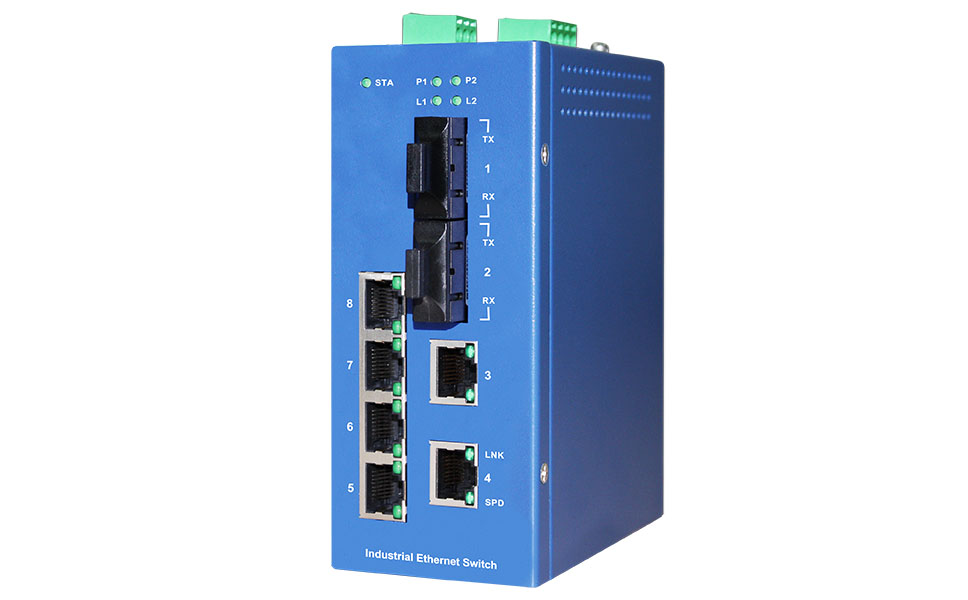

UT-65008系列二层网管型交换机:


●8个百兆端口,光口电口自由组合,最多支持4个百兆光口,自动侦测,全/半双工MDI/MDI-X自适应;

●支持QoS、VLAN、IGMP Snooping/GMRP等管理功能,支持冗余环网保护,环网恢复时间小于50ms;

●输入电压DC 12-48V,冗余双电源输入接线端子;

●工作温度-40℃~85℃;

●支持SNMP v1, v2, v3;

●支持端口汇聚:支持静态和LACP协议两种方式;

●MAC地址表:8K;

●数据包缓存:1Mbit;

●支持ACL;

●支持基于端口的MAC过滤;

●支持系统自防御,防止DDOS等攻击;

●平均无故障时间(MTBF)高达320000H以上。



UT-66026系列网管型交换机:


●26个百兆端口,光口电口自由组合,最多支持26个百兆光口,自动侦测,全/半双工MDI/MDI-X自适应;

●支持QoS、VLAN、IGMP Snooping/GMRP等管理功能,支持冗余环网保护,环网恢复时间小于50ms;

●输入电压DC 12-48V,冗余双电源输入接线端子;

●工作温度-40℃~85℃;

●支持SNMP v1, v2, v3;

●支持端口汇聚:支持静态和LACP协议两种方式;

●MAC地址表:8K;

●数据包缓存:2Mbit;

●支持ACL;

●支持基于端口的MAC过滤;

●支持系统自防御,防止DDOS等攻击;

●平均无故障时间(MTBF)高达320000H以上。
