UT-1208U 是一款内部采用双核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)
>>>产品概述：
UT-1208U 是一款内部采用双核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB) 。该产品支持传输速率最高达115.2Kbps，为了保证数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米，性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
UT-1208U RS-485 HUB 提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 UT-1208U RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。
>>>产品性能：
● 接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 标准
● 电气接口：RS-232C 接口为 5PIN接线端子1-3脚
RS-485 接口为 5PIN接线端子4-5脚
● 传输介质：双绞线或屏蔽线
● 工作方式：异步半双工
● 工作电源：AC100～240V 50/60Hz
● 信号指示：十一个信号指示灯电源（PWR）、发送 (TXD)、接收（RXD）、故障（E1-E8）
● 隔离度：隔离电压2500VRMS 500VDC连续，DC/DC隔离模块
● 传输速率：300bps-115.2Kbps
● 保护等级：RS-232接口±15KV ESD保护 RS-485接口每线 1500W 的雷击浪涌保护
● 传输距离：0-5公里 （115,200-300bps）
● 尺寸：440mm×201mm×44mm
● 使用环境：-40℃到85℃，相对湿度为5%到95%
>>>规格参数：
订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |||
| RS-232/485 | RS-485 | 温度 | 湿度 | |||||
| 接线端子 | 接线端子 | RS-232 | RS-485 | -40/85℃ | 5-95% | 有源 | ||
| UT-1208U | ∨ | ∨ | ±15KV ESD | 1600W浪涌 | 300bps-115.2kbps | ∨ | ∨ | 100-240VAC |
备注：以上产品配件为电源线固定片。

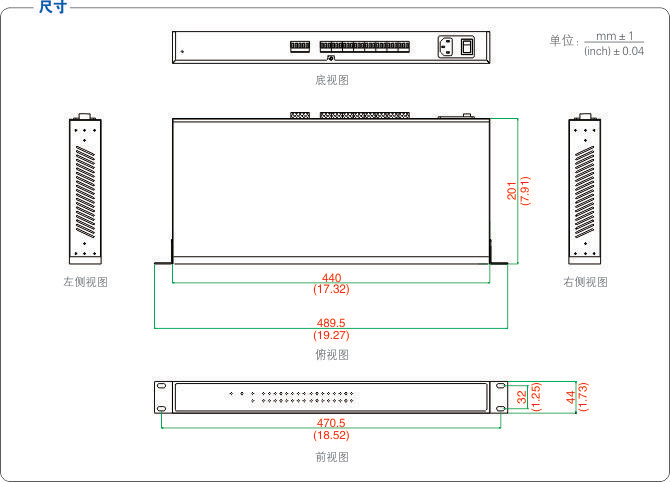

>>>产品尺寸：
>>>面板及信号指示：

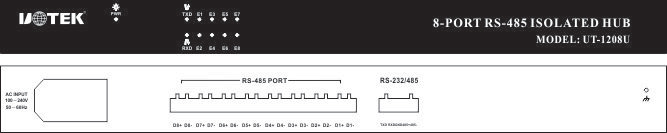

前面板共有11个指示灯，后面板有 1个 5PIN接线端子为RS-485、RS-232输入端，8个3PIN接线端子共八个口为光电隔离输出端。
前面板指示灯含义如下：
PWR----电源指示，正常时为红色
TXD----数据发送指示，正常时为绿色闪亮，表示数据从 INPUT 口 发送至OUTPUT 口1-口8
RXD----数据接收指示，正常时为黄色闪亮，表示数据从OUTPUT口 1-口 8 发送至 INPUT 口
E1-E8----口 1-口 8 故障警告指示灯，常亮时表示对应口1-口8 所连接的RS-485接口设备出现短路或信号反接的情况，E1 灯与口 1 对应，E8灯与口 8对应，用户可根据该故障警告指示灯判断出故障端口及其相连的故障设备。

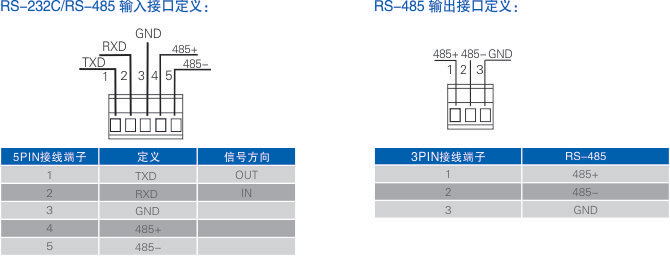

>>>电气接口及定义：
