产品名称：TTL转RS-485/422（5V）模块
规格型号：UT-M482
RS-422信号：T+、T-、T/R+、T/R-
RS-485信号：485+、485-
TTL信号： RXD、TXD、GND
RS-485/422总线600W防浪涌保护
隔离电压：1000V DC
产品概述：
UT-M482 系列隔离收发器模块，是集成电源隔离、电气隔离、RS-485/422 接口芯片 具有隔离及总线保护功能于一身；方便嵌入用户的设备使产品具有连接到RS-485/422 网络的功能。该系列模块采用灌封工艺，具有很好的隔离特性，隔离电压高达1000V DC。可用于工业通讯、煤矿行业、电力监控、楼宇自动化、石油化工、PLC
产品参数：
| 输入电压 | DC4.75～5.25V | |
| 工作电源 | 模块静态电流 | 小于65mA |
| 模块发送电流 | 小于80mA | |
| RS-422总线接口 | 标准RS-485/422接口，具有ESD总线保护功能，内置4.7K上下拉电阻，双绞线输出，浪涌保护功能600W | |
| 总线驱动能力 | 每路RS-485/422网络至少32个节点 | |
| 串行接口 | 兼容+5V 标准UART接口 | |
| 输入数据波特率 | 最大115200bps | |
| 数据延时 | 从接收数据切换到发送数据延时时间：最小30μs，最大100μs | |
| 隔离电压 | 1000VDC | |
| 工作环境 | 温度范围 | -40℃～+85℃ |
| 湿度 | 5～95%不结露 | |
订购信息：

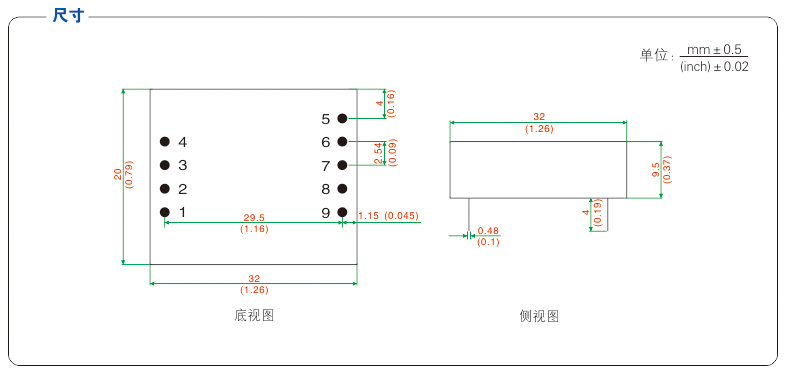

产品尺寸：
典型电路示意图：
UT-M482与5V MCU典型电路
UT-M482的TXD、RXD接口匹配电平为5V，不支持3.3V电平；如图所示为5V高低电平MCU的UART接口与UT-M482接口模块
的连接图。
注：UT-M482不兼容3.3V TTL电平，由于UT-M482系列模块内部自带A/B线上下拉电阻(4.7K)和浪涌保护功能，因此用户一般无需总线保护器件。

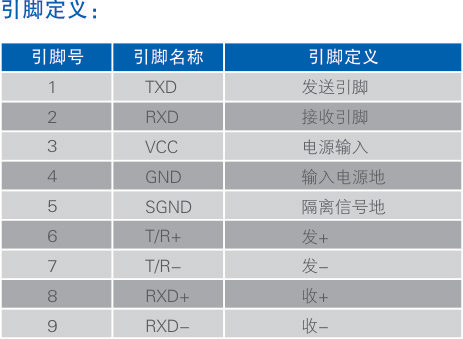

引脚定义：
