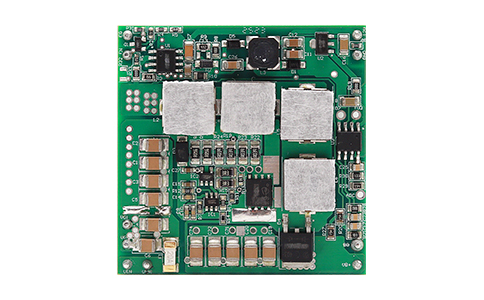

产品名称：超薄型6mm厚度的 DC-DC 电源升压模块
产品型号：UT-PM480BST-ND120W
工作温度：-40℃ to +80℃
工作湿度： 20%~90% RH 无凝露
产品尺寸：50mmX50mm
一、产品概述
UT-PM480BST-ND120W 是一款宽输入范围、高效、高可靠性、输入和输出间电气非隔离的超薄型6mm厚度的 DC-DC 电源升压模块。适用于通信、新能源、交换机POE电源及数据中心机房的设备 80℃环境下的无风自然对流散热使用。
二、功能特点
1) 宽输入电压范围：9VDC~57VDC；
2）尺寸大小：50mmX50mm，厚度：5.5mm；
3) 能量转换效率高（24DCV输入，输出满载）：>91%；
4) 保护功能：输入OVP/UVP.输出OLP；
5) 可提供外部开关机控制使能信号端；
6) 可额外提供9V@Io=300mA 辅助电源供其它电路使用（电压电流可订制）；
7) 可订制提供3线通讯或者报警功能。
三、规格参数
1、电气规格
1.1输入特性
| 输入电压 | 9Vdc to 57Vdc |
| 额定输入电压 | 12V/24V/48Vdc |
| 最大输入电流 | 15A |
| 输入保护 | 输入欠压/短路过流保护 |
| 额定功率 | 9V/72W~(24V-48V)/120W |
| 最大输入冲击电流 | 40A（单模块） |
| 输入保险 | 输入保险管(20A) |
| 升压器最大输出电压 | （49~50）Vdc |
1.2输出特性
1.2.1输出电压电流调整率
| 额定电压 | +49.5Vdc |
| 源效应 | ±3% |
| 负载效应 | ±3% |
| 稳压精度 | ±5% |
| 最小电流 | 0A |
| 额定输出电流 | 2.5A |
| 转换效率 | 91%@24Vin Typ. @Io=2.5A 94.5%@34.5Vin Max. @Io=2.5A |
1.2.2输出纹波和噪声
| 输出电压 | 单模块纹波和噪声 (峰-峰值) |
| 49.5Vdc | 4000mVp-p (MAX)@VIN=24V/Io=2.5A |
注： 1)纹波和噪声测试：纹波和噪音带宽设置在20兆赫兹。
1.2.3开机输出过冲
| 输出电压 | 负载变化 | 输出超调 |
| 49.5V | 启动过冲@VIN=24V/Io=2.5A | ＜5% |
1.2.4开机时间
| 输入工况条件 | 49.5Vdc@25℃ |
| 开机延时@VIN=24V/Io=2.5A | <1S |
注：为上电到输出电压至49.5VDC的时间。
1.2.5环境温度
| 参考1.5整机装配图的散热条件 | 工作环境 | -40°C ~ 80°C, 20%~90% RH 无凝露 |
| 储存环境 | -40°C ~ 105°C, 10%~90% RH 无凝露 |
1.3 保护功能
1.3.1 输入过压保护及恢复
| 输入电压 | 备注 |
| 9VDC-57VDC | 输入电压≥35.2VDC，输出升压关闭， 输入电压≤35.2VDC，恢复升压输出。 |
注：输入过压保护应在1A额定负载下测试： 过压恢复时间≤0.5s。
1.3.3 输入欠压保护及恢复
| 输入电压 | 备注 |
| 9VDC-57VDC | 输入电压≤8.8VDC输出升压关闭， 输入电压≥8.9VDC可自恢复升压48V输出。 |
注：输入欠压保护/恢复应在1A额定负载下测试。
1.3.4欠压恢复时间≤ 0.5s
1.3.5 过温保护
| 环境气温 | 备注：参考整机装配图的散热条件 |
| ≤80℃ | 模块能够输出最大输出功率，不会出现过温保护，模块正常运行 |
非订制版无过温保护，订制版提供OTP。 |
四、环境条件
3.1 环境温度
工作温度：
-40℃ 断电冷冻8小时后， 起机上电5分钟后可正常运行
-40℃ to +80℃ 满载正常工作区间
工作环境：-40℃ to +80℃. 20%~90% RH 无凝露。
储存环境：-40℃ to +105℃. 10%~90% RH 无凝露。
备注：参考整机装配图的散热条件；
3.2环境湿度
工作湿度： 20%~90% RH 无凝露。
存储湿度： 10%~90% RH 无凝露。
3.3冷却方式（整机）
自然散热。
