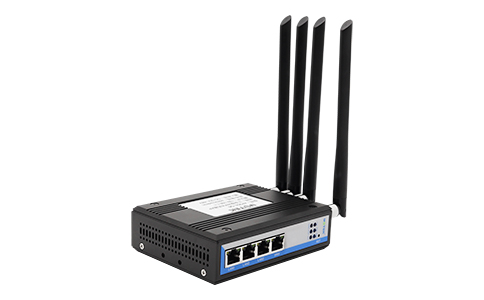

一、产品概述
UT-AP904-Q6系列是一款通用的多网口工业级高性能汇聚AP。该产品按照工业标准设计，防静电、防浪涌、防雷、防脉冲、耐高温、耐低温、防尘、防潮、防腐蚀以保障严苛工业环境的稳定通讯。双直流冗余供电系统设计，大大提高设备供电的可靠性，保障工业生产的持续稳定。
UT-AP904-Q6系列支持IEEE 802.11g/gn/an/ac/ax协议的双频无线AP，最高速率1773.5Mbps，优化使用频宽和上网速度；能够支持Master AP模式(AC控制器)Slave AP模式(覆盖AP)/Repater Mode(客户端桥接模式)/WISP(客户端无线WAN模式)等多种工作模式，满足不同的应用需求大功率WIFI功能。
UT-AP904-Q6系列采用高通专网网络处理器IPQ6000系列芯片。该芯片采用4核ARM Cortex A53 at 1.8GHz，2.4G采用2路MU-MIMO OFDMA调制技术，可达573Mbps，5.8G采用2路MU-MIMO OFDMA调制技术，可达1201Mbps，802.11ac独特调制方式可以支持更多负载终端，可以同时挂载200+终端。路由器产品以嵌入式实时操作系统为软件支撑平台，且整体按工业级标准进行设计，使其安全、快速、稳定可靠。
UT-AP904-Q6系列工级业路由器为用户提供了基于Web的配置界面，可选CLI配置界面，用户仅需通过网页浏览器或通过Telnet/SSL即可进行配置，多种配置方式、简洁友好的界面使得配置和管理Router。
UT-AP904-Q6系列直观的WEB界面管理，实时显示系统信息、局域网状态、全方面展现所有AP状态，便捷的分组管理可快速对各AP根据不同的需要进行分组、下发配置等。产品广泛应用于铁路、机场、地铁、港口码头、智能分拣、智能仓储、智能车库、工业自动化控制等现场。
UT-AP904-Q6系列工级业路由器可广泛应用于金融，邮政，智能电网，智能交通，环保监测，消防监控，安防监控，水利监测，公共安全，广告发布，工业控制，地震监测，气象监测，仪表检查等行业。
UT-AP904-Q6系列可重点应用于智慧矿山网络覆盖，智慧工厂网络覆盖，智慧仓储AGV无线组网、列车机器人检修无线组网等应用场景。
二、功能特性
工业级设计，满足工业用户的需求
采用网络专业芯片设计，适用于多种网络的工作环境
保护等级达IP30，外壳和系统安全隔离，适用于工控现场的应用
低功耗，支持+12~36VDC宽压供电，适用于各种现场供电方式
无风扇设计，可长时间工作在-40°C~+85°C的温度环境
支持主备电源同时工作，满足设备稳定运行要求
导轨安装和挂耳安装可选，满足不同场景安装需求
功能齐全，多种组网方式，方便快捷
支持Master AP模式(AC控制器模式)
支持Slave AP模式(覆盖AP模式)
支持Repeater Mode模式(客户端桥接模式)
支持WISP模式(无线WAN模式)
三、规格参数
| UT-AP904-Q6系列 | |
| 规格名称 | 硬件规格 |
| 处理器 | Qualcomm IPQ6010，ARM Cortex A53 at 1.8GHz |
| 内存 | 4GBDDR3L |
| FLASH | 256Mbit/Max512Mbit |
| Wi-Fi | 2.4G：IEEE 802.11 b/g/n/ax MU-MIMO OFDMA调制技术，可达573Mbps |
5.8G：a/n/ac/AX 2路MU-MIMO OFDMA调制技术，可达1201Mbps，802.11ac独特调制方式可以支持更多负载终端，可以同时挂载200+个终端 | |
| 操作系统 | QSDK openwrt |
| 以太网 | 1*WAN/LAN 10M/100M自适应 3*LAN 10M/100M自适应 |
| 天线接口 | 4*SMA可拆卸天线 |
| 指示灯 | 2*Power，1*Wi-Fi 2.4G，1*Wi-Fi 5.8G，1*SYS LED，1*USER |
| 复位按钮 | 通过Reset复位按钮，可将设备的参数配置恢复为出厂默认值 |
| 电源接口 | 3.81间距工业端子，12V ~ 24V，内置防反接保护和浪涌防护 支持主备电同时工作 |
| 可靠性 | EMC3级 |
| 产品尺寸 | LxWxH=132x100.9x31.5mm(不含天线和安装附件) |
| 待机功耗 | 520mA@12VDC |
| 平均功耗 | 580mA@12VDC |
| 峰值功耗 | 780mA@12VDC |
| 工作温度 | -40°C~+85°C |
| 储存温度 | -40°C~+85°C |
| 相对湿度 | 5%~95% |
| 外壳 | 金属外壳设计，防护等级达IP30 |
| 安装方式 | 挂耳安装，导轨安装 |
| UT-AP904-Q6系列 | |
| 规格名称 | 软件规格 |
| Master AP模式 | AC控制器功能+覆盖AP功能，支持漫游和mesh |
| Slave AP模式 | 覆盖AP功能，支持漫游和mesh |
| Repeatermode | 客户端桥接模式，支持NAT，支持端口映射 |
| WISP | 无线WAN模式 |
| 网络接入 | DHCP、静态地址 |
| 网络协议 | 支持ARP，Ethernet LAN协议 |
| 支持静态IP，DHCP，PPPoE协议 | |
| IP应用 | Ping，Traceroute，DHCP，Server/Client，DNSRelay，Telnet，DynamicDNS，SSH，HTTP，HTTPS，TFTP，FTP，SFTP，NAT |
| IP路由 | 静态路由 |
| 链路检测 | Ping检测，路由跟踪 |
| 内嵌看门狗 | 支持设备故障自恢复，确保设备稳定运行 |
| 防火墙 | 支持NAT、DMZ、端口映射，IP、端口、MAC过滤 |
| WLAN | 支持IEEE 802.11n b/g/n/AX |
| 系统开放、共享密钥、WPA/WPA2/WPA3认证等加密类型 | |
| WEP/TKIP/AES加密算法 | |
| 无线高级参数配置 | |
| 双频合一，优先5G | |
| 管理与维护 | 支持Web管理 |
| Telnet和SSH终端 | |
| 系统状态监控 | |
| NTP客户端，支持设备系统时钟网络同步 | |
| 支持配置文件的导入和导出 | |
四、产品尺寸

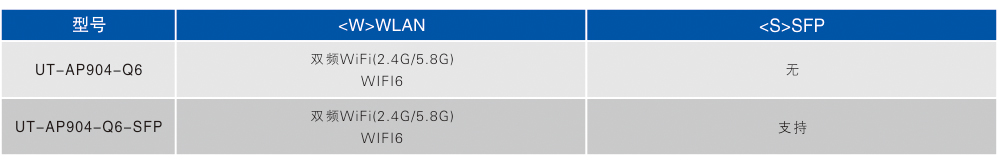

五、订购信息
