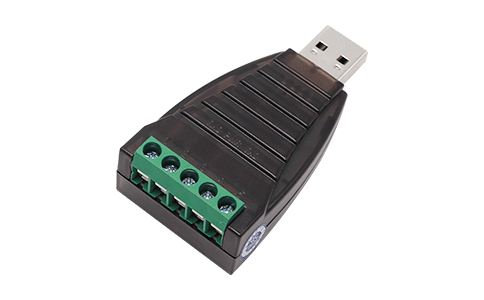

产品名称：USB转RS-232/RS-485接口转换器
产品型号：UT-8312C
主控芯片：USB转高速串口芯片CH343P
工作温度：-40℃到+85℃
传输距离：RS-232信号端5米，USB口不超过5米，RS-485信号端1200米（9600bps时），USB口不超过5米
一、产品概述
随着PC产业的不断发展，USB接口正在逐渐替代老式PC的各种低速外围接口。然而，目前工业环境中许多重要的设备仍然使用RS-232/RS-485接口界面设计，因此许多用户使用USB到RS-232/RS-485转换器来实现PC机与RS-232/RS-485设备之间的数据传输。
UT-8312C是一款通用的USB转RS-232/RS-485 转换器，无需外加电源、兼容USB、 RS-232、RS-485标准，能够将单端的USB信号转换RS-232、RS-485信号。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如 RTS、DTR 等)无需跳线设置实现全双工(RS-232)、半双工(RS-485) 模式转换，即插即用。 确保适合一切现有的通信软件和接口硬件。
UT-8312C接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-485接口设备，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-232、USB到RS-485转换。
二、主要功能
UT-8312C接口转换器支持以下四种通信方式：
（一）点到点RS-232全双工
（二）点到点RS-485两线半双工
（三）点到多点RS-485两线半双工转换器作为全双工或半双工接线时，为了防止信号的反射和干扰，需在线路的终端接一个匹配电阻（参数为 120 欧姆1/4W）
三、规格参数
● 标准：符合USBV1.0、1.1、2.0标准，兼容TIA/EIA标准
● 主控芯片：采用USB转高速串口芯片CH343P，实现 USB 转高速异步串口，同时支持
通讯波特率的自动识别和动态自适应
● USB 信号：VCC、DATA+、DATA-、GND、FG
● RS-232信号：TXD、RXD、GND
● RS-485信号：T/R+、T/R-
● 输入电压：从电脑主机端取电，工作电压5V±5%
● 传输介质：双绞线或屏蔽线
● 工作方式：RS-232全双工，点对点；RS-485半双工，点对点或多点
● 方向控制：采用数据流向自动控制技术，自动判别和控制数据传输方向
● 负载能力：RS-485支持点到多点每台转换器可允许连接128台RS-485接口设备
● 传输速率：RS-232(300bps-115.2Kbps)
RS-485(300bps-3Mbps)
● 接口防护等级：RS-232/485接口接触±6KV ESD防护、空气±8KV ESD防护
RS-232/485接口差模±500V雷击浪涌防护
USB接口输入过流保护
● 接口形式：USB端A类接口公头，5PIN接线端子
● 信号指示：2个信号指示灯发送（TXD）、接收（RXD），1个电源指示（PWR）
● 传输距离：RS-232信号端5米，USB口不超过5米
RS-485信号端1200米（9600bps时），USB口不超过5米
● 产品尺寸：62mm×33mm×16mm（长×宽×高）
● 使用环境：-40℃到+85℃，相对湿度为5%到95%
● 支持Win98/Win2000/WinXP/Vista/Win7/8/8.1/10/11/Linux/Mac等

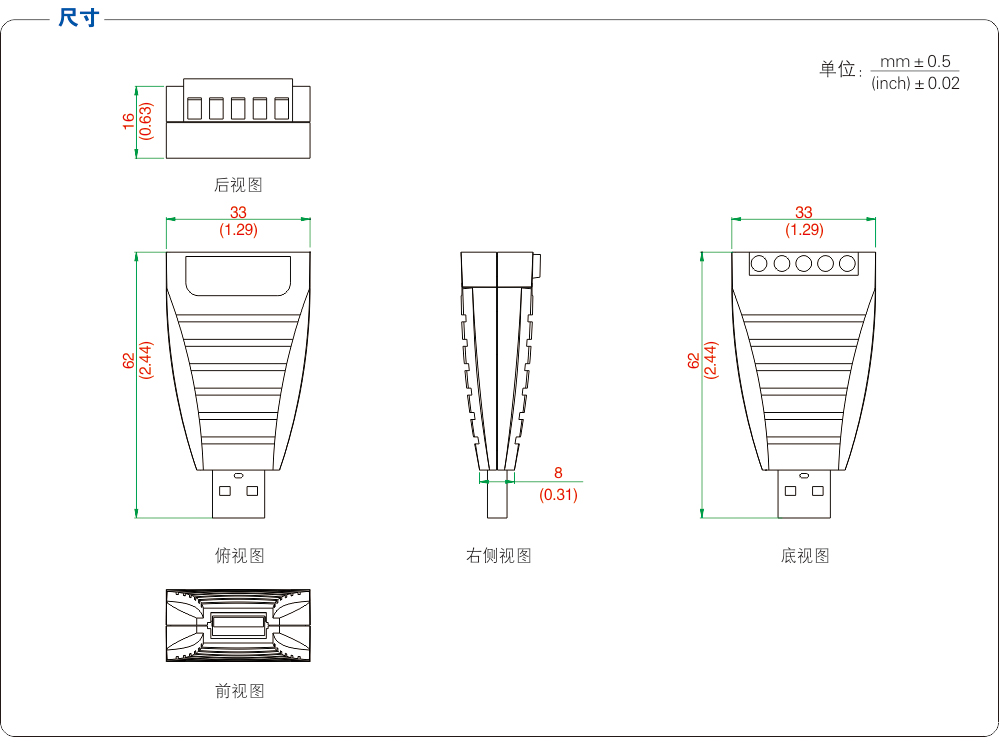

四、产品尺寸
