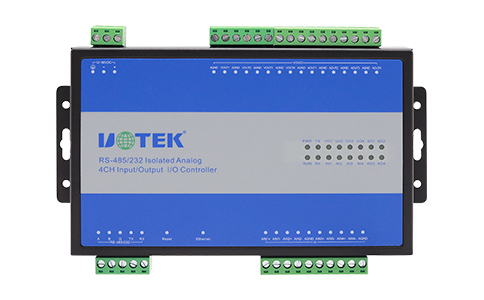

产品名称：RS-485/232以太网隔离4通道模拟量输入/输出 I/O控制器
规格型号：UT-56404
通讯接口：RS-485(支持RS-232)
网口：10/100Mbit/s 自适应以太网 LAN 口
防护等级：静电/浪涌/脉冲群3级
串口隔离：光耦隔离
一、产品简介
UT-56404是一款使用以太网或RS-485/232进行远程控制的 I/O 控制器，可使用Modbus TCP以太网通信进行控制，也可以选择RS-485总线进行控制，支持 Modbus RTU 协议，该产品使用方便，通过可靠的以太网或RS-485/232对模拟量输入进行采集;可输出模拟电压/电流。UT-56404可应用于：楼宇/消防/采集和控制系统、工业自动化系统、储能系统、智能家居、工业现场采集系统。
二、功能特性
采用工业级芯片设计，适用于工业现场恶劣的工作环境；
无风扇设计，高效物理散热，满足工业现场恶劣环境，经久耐用；
内嵌看门狗技术，故障自恢复，确保设备稳定运行；
12~36V 宽压供电，适用各种现场供电方式。
三、产品参数
安装方式：35mm标准导轨安装/卧式安装
尺寸：184*100*26mm(不包含导轨座)
RS485通讯接口(支持RS-232)
10/100Mbit/s 自适应以太网 LAN 口
串口隔离：光耦隔离
串口终端电阻：如需要可外置 120Ω 电阻。
串口参数：支持 2400-115200bps 波特率
网络协议：TCP/IP Modbus TCP (默认IP:192.168.1.125)
4通道模拟量采集，可以是电压输入或者电流输入
支持0-20mA或4-20mA或±5V或者±10V电压信号采集 (±0.3%@25℃， ±0.5%@-40~85℃)
4 通道电流输出信号和4通道电压输出信号
输出范围：±10Vdc/±5Vdc/0~5Vdc/0~10Vdc、0~20mA、4~20mA(±0.3%@25℃ ，±0.5%@-40~85℃)
电源电压：12-36VDC 输入，标称 24VDC
工作电流：Max.300mA@24V
工作温度：-40~85℃
环境湿度：5%-95%(无冷凝)
IP防护等级：IP30
防护等级：静电/浪涌/脉冲群3级
安规认证EMC：EN55032/35
EMI：FCC Part 15，CISPR 32 class A EMS：
IEC(EN)61000-4-2(ESD) 接触6KV/空气8KV
IEC(EN)61000-4-3(RS) 80MHz至1GHz 10V/m
IEC(EN)61000-4-4(EFT)电源2KV/信号1KV
IEC(EN)61000-4-5(Surge)电源共模2KV差模1KV/信号2KV
IEC(EN)61000-4-6(CS) 10V
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6，IEC 60068-2-64(Vibration)

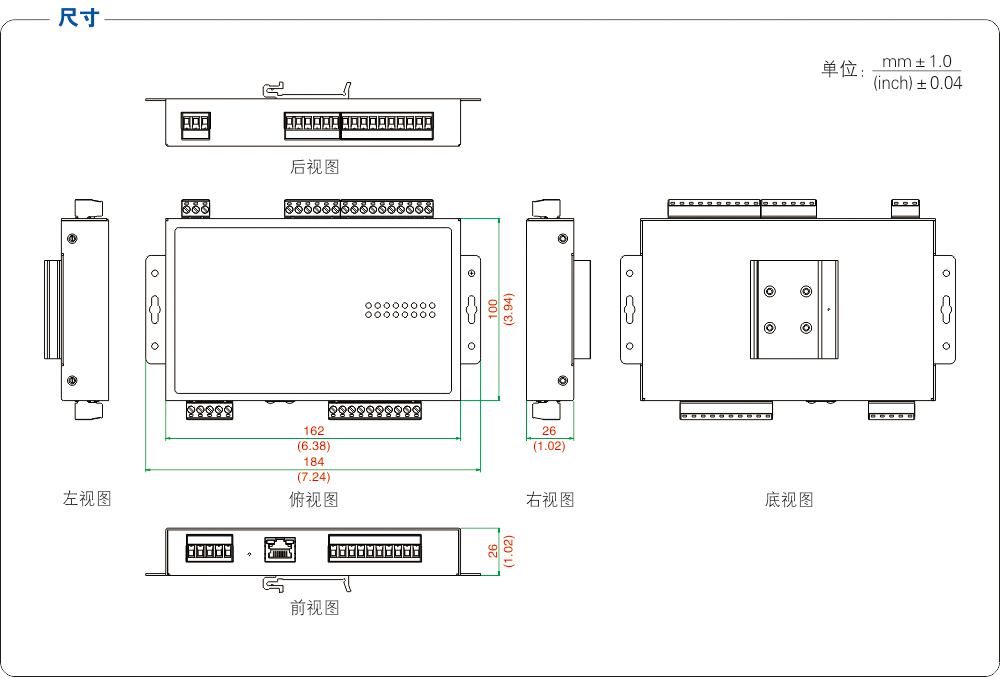

四、产品尺寸
