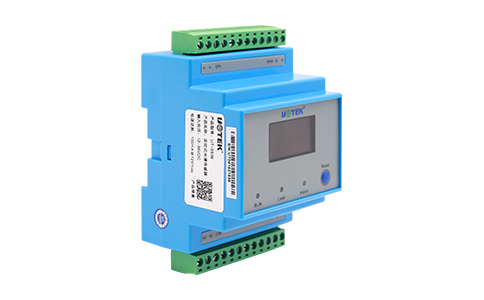

UT-5536 定位式水浸传感器

UT-5536 定位式水浸传感器

产品名称:定位式水浸传感器
产品型号:UT-5536
通讯接口:RS485
工作温度:-40℃~+70℃

一、产品概述

UT-5536是一款定位式检测水浸控制器,提供1路定位水浸漏水检测接口,1路继电器告警输出接口,1路RS485接口,支持Modbus RTU和Modbus ASCII协议通讯。适用于需要检测漏水的场合,例如:图书馆、博物馆、档案馆、物流、机场、油库以及管道管廊、工厂仓库及数据机房等场合。


二、功能特性

电源电压:+12~+36V DC

工作电流:Max.150mA@12V

通讯接口:RS-485

工作温度:-40℃~+70℃

存储温度:-40℃~+70℃

相对湿度:5% ~ 95%RH,不凝露

检测精度:±(0.3%+0.1m)

继电器最大触点负载:3A@250V AC/ 3A@30V DC

支持断线检测功能

带1路继电器输出,可接声光报警器、智能报警器及自动阀门等联动控制输出开关信号,可以满足各种输出控制需求

对上提供1路RS485接口,支持标准的Modbus RTU协议

带有显示屏与状态指示灯,全面查看状态,轻松直观地判断设备运行及告警状态以便及时排查问题

工业级端口保护,输入电源、输出串口、主控三端隔离,能在多种环境稳定运行

安规认证:

EMC:EN55032/35

EMI:FCC Part 15,CISPR 32 class A

EMS:IEC(EN)61000-4-2(ESD) 接触6KV/空气8KV 等级3

IEC(EN)61000-4-3(RS) 80MHz至1GHz 10V/m

IEC(EN)61000-4-4(EFT)电源2KV/信号1KV 等级3

IEC(EN)61000-4-5(Surge)电源共模2KV差模1KV/信号1KV 等级3

IEC(EN)61000-4-6(CS) 3V

IEC 60068-2-27(Shock)

IEC 60068-2-32(Freefall)

IEC 60068-2-6,IEC 60068-2-64(Vibration)

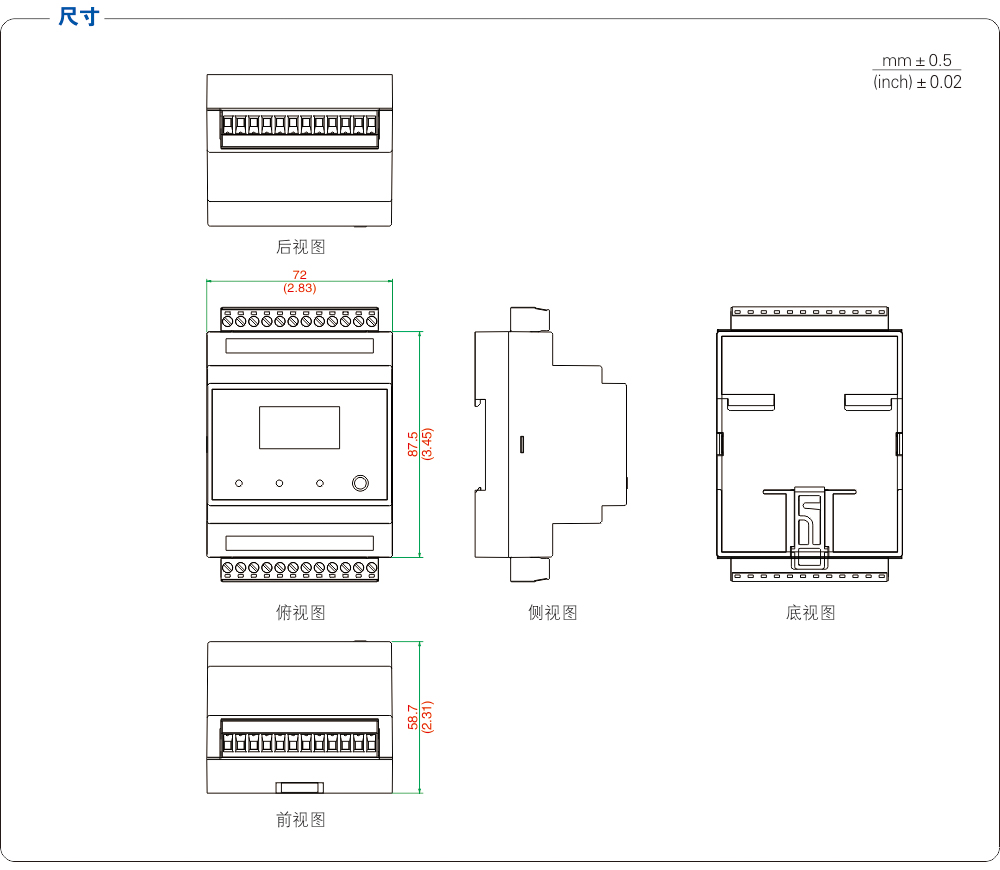

三、尺寸图



四、附件清单

名称数量(单位)
UT-55361
合格证1
保修卡1
