接口转换器
>>>产品概述：
UT-1208H是一款内部采用双核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB) 。该产品支持传输速率最高达115.2KBPS，为了保证数据通讯的安全可靠，RS-485接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及1500W浪涌保护电路，能够提供2500V的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
在RS-485工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决RS-485收发转换时延问题。RS-485接口传输距离大于1200米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
UT-1208H RS-485 HUB提供星型RS-485总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善RS-485总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有RS-485网络的可靠性，有效缩短了网络的维护时间。合理的利用UT-1208 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。
>>>产品特性：
● 接口特性：接口兼容RS-232C、RS-485 TIA/EIA标准
● 电气接口：RS-232C接口为5PIN接线端子1-3脚,RS-485接口为5PIN接线端子4-5脚
● 传输介质：双绞线或屏蔽线
● 工作方式：异步半双工
● 信号指示：十二个信号指示灯电源（PWR）、发送(TXD)、接收（RXD）、故障（E1-E8）
● 隔离度：隔离电压2500Vrms /500VDC连续，DC/DC隔离模块
● 传输速率：300bps-115.2Kbps
● 保护等级：RS-232接口±15KV ESD保护，RS-485接口每线1500W的雷击浪涌保护
● 通讯距离：0-5公里（115,200-300bps）
● 外形尺寸：210mm×130mm×33mm
● 使用环境：-40℃ 到 85℃，相对湿度为5%到95%
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |||
| RS-232/485 | RS-485 | 温度 | 湿度 | |||||
| 接线端子 | 接线端子 | RS-232 | RS-485/422 | -40/85℃ | 5-95% | 有源 | ||
| UT-1208 | ∨ | ∨ | ±15KV ESD | 1500W浪涌 | 300bps-115.2kbps | ∨ | ∨ | 9-48VDC |
| UT-1208H | ∨ | ∨ | ±15KV ESD | 1500W浪涌 | 300bps-115.2kbps | ∨ | ∨ | 9-48VDC/220VAC |
| UT-1128 | ∨ | ∨ | ±15KV ESD | 1500W浪涌 | 300bps-115.2kbps | ∨ | ∨ | 12-48VDC |
| UT-1208U | ∨ | ∨ | ±15KV ESD | 1500W浪涌 | 300bps-115.2kbps | ∨ | ∨ | 100-240VAC |

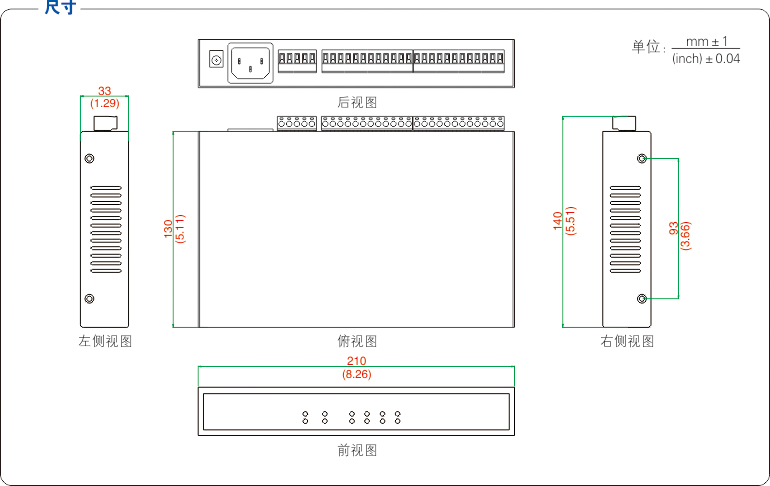

>>>产品尺寸：

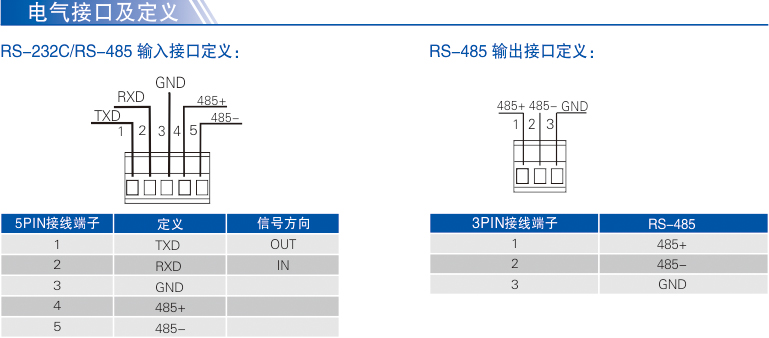

>>>电气接口及定义：
