接口转换器
>>>产品概述：
UT-1216是一款内部采用四核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB) 。该产品支持传输速率最高达115.2Kbps，为了保证数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米，性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
UT-1216 RS-485 HUB 提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 UT-1216 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。
>>>产品特性：
●接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 标准
●电气接口：RS-232C 接口为 5PIN接线端子1-3脚 ，RS-485 接口为 5PIN接线端子4-5脚
●传输介质：双绞线或屏蔽线
●工作方式：异步半双工
●工作电源：AC100～240V 50/60Hz
●信号指示：19个信号指示灯电源（PWR）、发送 (TXD)、接收（RXD）、故障（E1-E16）
●隔离度：隔离电压2500VRMS 500VDC连续，DC/DC隔离模块
●传输速率：300bps-115.2Kbps
●保护等级：RS-232接口±15KV ESD保护 ，RS-485接口每线 1500W 的雷击浪涌保护
●传输距离：0-5公里 （115,200-300bps）
●尺寸：440mm×201mm×44mm
●使用环境：-40℃到85℃，相对湿度为5%到95%
>>>规格参数：
>>>性能参数：
| 接口特性 | 接口兼容 EIA/TIA 的RS-232C、RS-485 标准 | |
| 电气接口 | RS-232C 接口为 5PIN接线端子1-3脚 | |
| RS-485 接口为 5PIN接线端子4-5脚 | ||
| 传输介质 | 双绞线或屏蔽线 | |
| 工作方式 | 异步半双工 | |
| 工作电源 | AC100～240V 50/60Hz | |
| 信号指示 | 19个信号指示灯电源（PWR）、发送 (TXD)、接收（RXD）、故障（E1-E16） | |
| 隔离度 | 隔离电压2500VRMS 500VDC连续，DC/DC隔离模块 | |
| 传输速率 | 300bps-115.2Kbps | |
| 保护等级 | RS-232接口±15KV ESD保护 | |
| RS-485接口每线 1500W 的雷击浪涌保护 | ||
| 传输距离 | 0-5公里 （115,200-300bps） | |
| 使用环境 | 温度 | -40℃到85℃ |
| 湿度 | 5%到95% | |
| 尺寸 | 440mm×201mm×44mm | |

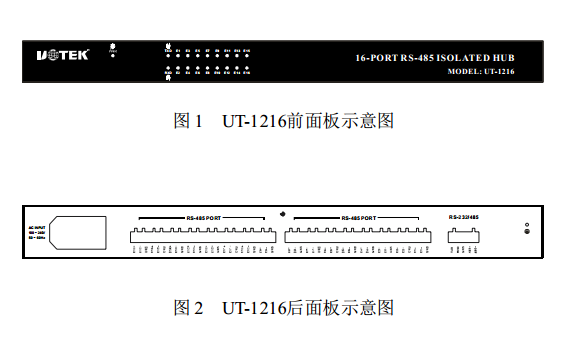

>>>产品面板及信号指示：
UT-1216的前面板共有19个指示灯，后面板有1个5PIN接线端子为RS-485、RS-232输入端，16个3PIN端子共16个口为光电隔离输出端。
>>>电气接口及其定义：

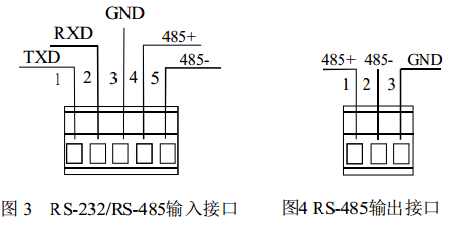

RS-232/RS-485接口定义：

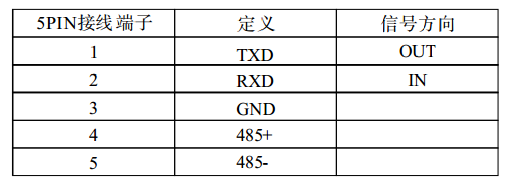

1、RS-232/RS-485输入接口定义：

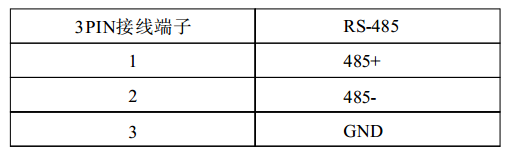

2、RS-232/RS-485输出接口定义：
