格创东智科技设备互联与设备智能运维行业成功案例

2023-05-22

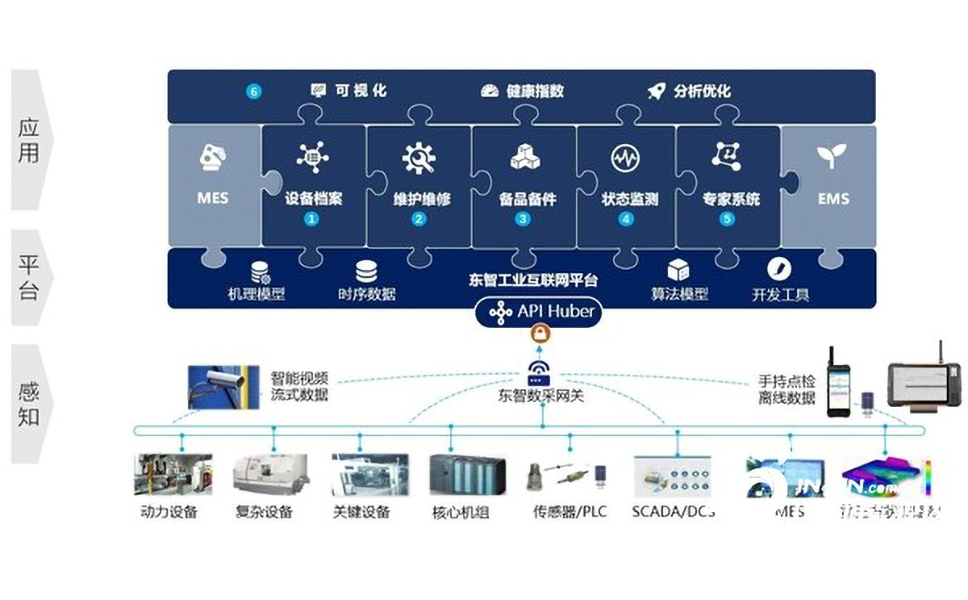

格创东智科技有限公司为了优化企业生产制造管理模式,强化过程管理和控制,旨在达到精细化管理目的。通过改造优化,可为企业的产品、中间产品、原材料等质量检验提供有效、规范的管理支持,实时掌控计划、调度、质量、工艺、装置运行等信息情况,使各相关部门及时发现问题和解决问题。


一、客户痛点:

1.总装离散装配行业特点,手工操作工艺多,防错防呆要求高

2.现场非标设备多,设备取数协议复杂,原厂支持弱

3.前工序自动化程度高,异常停机损失大

4.多型号小批量,对供应链和现场精益管理要求高

5.项目现场已搭建完成,不方便布线


二、解决方案:

    该智能运维系统主要由前端检测控制模块、千兆光纤环网和后台监控平台三部分构成:前端检测控制模块平衡仪,风机,激光打印机、温湿度传感器(UT-5521P)等设备组成;中间使用UT-9061A通过把485信号转成无线信号,UT-9061A可通过连接UT-9021A发射的WIFI信号,向上层网络传输设备数据;千兆光纤环网有塔基的UT-62208F和控制中心的UT-62424G组成;后台监控平台由专业化高速服务器集群构成。


     环网交换机确保风机数据能正常传输通信,相关工作人员可远程控制设备进行监控,从而减少了去现场的维护工作,提高了工作效率,实现了非标设备的实时监测、数字化维保,降低设备异常原因导致的无作业概率。

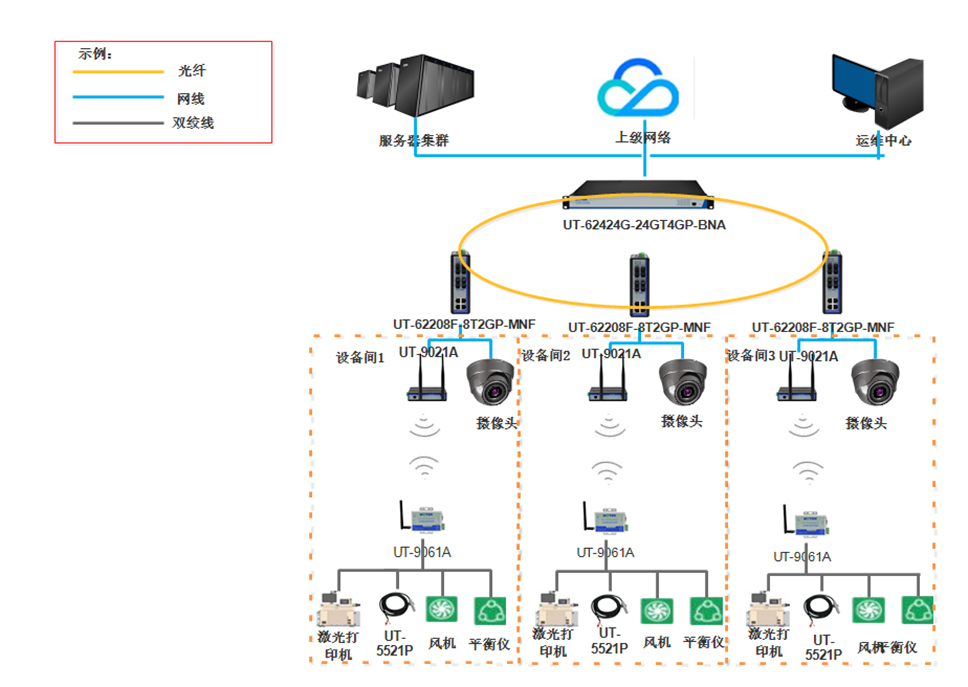

三、方案拓扑如下:


    设备智能运维系统网络架构简单,主要分为两层核心汇聚层和接入层。汇聚交换机UT-62424G支持丰富的路由功能,可与上级网络设备无缝对接,不存在兼容性问题。汇聚交换机UT-62424G跟接入交换机UT-62208F级联端口,为防止单链路中断,造成数据传输中断,UT-62424G系列和UT-62208F系列支持环网功能,开启MSTP功能,能够提供链路通讯保护,收敛时间小于50ms,提高网络传输的可靠性。用于数据链路备份和提高网络的可靠性,从而有效保证通信质量。

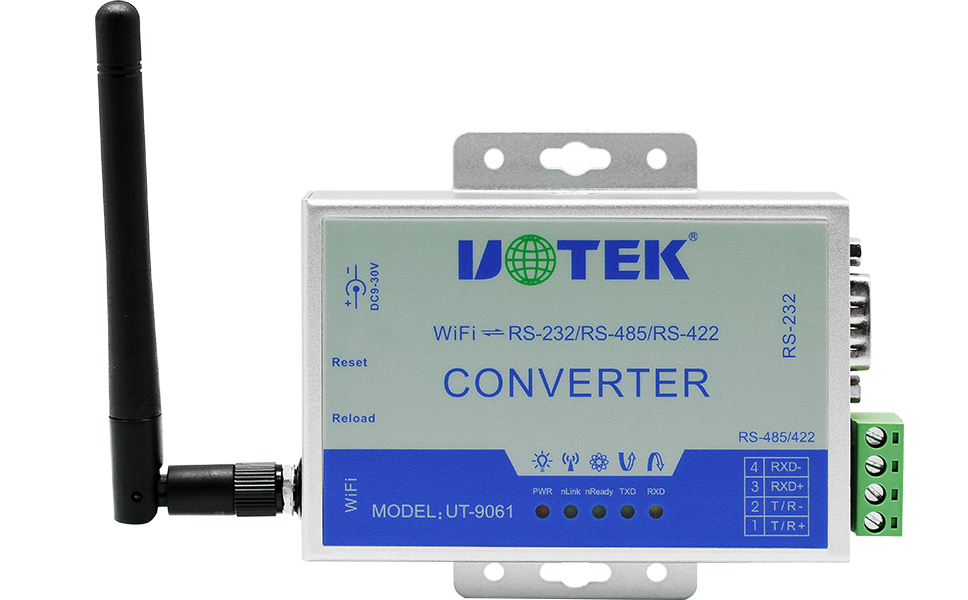

    接入层接入摄像头以及UT-9021A路由器,UT-9021 AP,支持路由,中继多种操作模式,完全满足不同用户需求,功能多样,AC集中管理,IP地址自动分配,工程布局简易便捷,而UT-9021路由作为AP,开放WiFi,UT-9061A连接UT-9021AWiFi,UT-9061支持232/422/485转10/100M TCP/IP,为用户设备实现简单的有线和无线网络之间的互联。


四、方案特点:

1.交换机传输设备开启相关环网协议,支持搭建环型网络;

2.支持远端WEB管理以及CLI管理;

3.设备的高可靠性和稳定性,保障现场数据传输到监控中心的完整性、有效性;

4.提供丰富的接入端口:串口、网口、光口;

5.交换机支持无风扇设计,EMC等级4,工作温度 -40℃ 到 85℃, IP40 防护等级;

6.抗强电磁干扰,可有效防御工业干扰;

7.采用无线方式传输,减少资源成本。
