一、系统概述：
深圳某公司为了提高物流货品管理，采用自动称重系统，在称重的整个过程里做到计量数据自动可靠采集、自动判别、自动指挥、自动处理、自动控制，最大限度的降低人工操作所带来的弊端和工作强度，提高了系统的信息化、自动化程度:
1．对于管理部门，可以通过系统中的汇总报表了解当前的生产及物流状况。
2．对于财务结算部门，则可以拿到清晰又准确的结算报表。
3．对于仓管部门，则可以了解到自己的收、发货物的情况等。
无人值守称重系统设计遵循开放性原则，整个系统的操作以方便、简捷、高效为目标，多操作平台整体设计统一操作，既充分体现快速反应的特点又能便于工作人员进行业务处理和综合管理，便于领导层、管理层及时了解各项统计信息和决策信息。
二、系统简介：
自动称重系统由自动称重台，串口服务器，采集终端组成，自动称重台测量物品的长，宽，高，重量，并通过串口服务器传输到电脑终端，从而完成整个数据采集过程。自动称重台端口RS-485通过宇泰科技串口服务器UT-6008MT转换成TCPIP协议连接到采集终端。宇泰科技串口服务器支持modbus rtu协议转换TCPIP协议，在系统中串口服务器作为TCP服务器，采集终端作为TCP客户端，与串口服务器建立TCP连接，从而实现485口转换到网络数据传送给采集终端。
三、拓扑方案图：
四、主要设备：

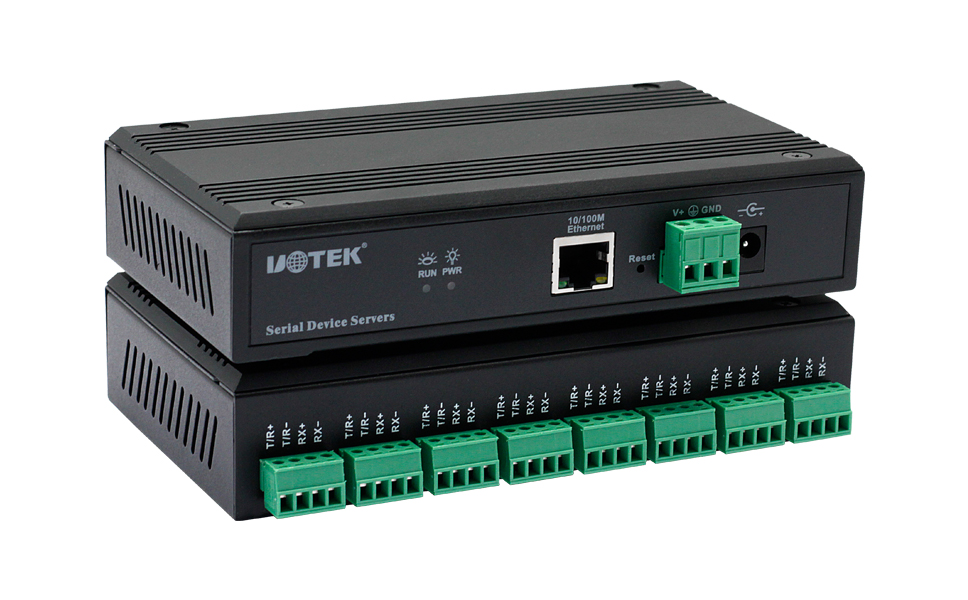

1．工业级8口串口服务器 UT-6008MT：
UT-6008系列串口服务器提供串口转网络功能，能够将RS-232/485/422串口转换成TCP/IP网络接口，实现RS-232/485/422串口与TCP/IP网络接口的数据双向透明传输。使得串口设备能够立即具备TCP/IP网络接口功能，并支持的IEEE802.3AF标准，可以直接通过网线供电，连接网络进行数据通信，极大的扩展串口设备的通信距离。
功能特性
1）．处理器：150MHz；
2）．内存：数据缓存空间每口≥60KB；
3）．网口：RJ45接口10/100M（内嵌2KV电磁隔离，浪涌10/700us共模:2000V/差模1000V）自适应MDI/MDI-X；
4）．POE标准：支持IEEE802.3AF标准；
5）．网络协议：IP、ICMP、UDP、TCP、HTTP、TELNET、DNS、 DHCP；
6）．系统支持：Windows /XP/2003/win7/win8/win10 32/64bit；
7）．操作模式：VCOM,TCP SERVER,TCP CLIENT, UDP, Serial Telnet Mode , Remote Pair mode, RFC 2217；
8）．主机数量：可支持4个主机同时连接；
9）．配置方式：Web browser，VCOM Utility，Telnet；
10）．串口数量：8路，RJ-45插座和（UT-6008MT 3.81-4PIN端子可选）；
11）．串口保护：RS-232/485/422浪涌10/700us共模/差模0.5KV；
12）．波特率：300-921600bps；
13）．校验位：None、Odd、Even、Mark、Space；
14）．数据位：7、8；
15）．停止位：1、1.5、2；
16）．流量控制：RTS/CTS、XON/XOFF、；
17）．电源电压：5V，12-60VDC，POE供电可选，浪涌1.2/50us 共模:2000V/差模1000V；
18）．工作电流：350mA@12V max；
19）．电源接口：5.08mm 3Pin接线端子和DC插座；
20）．工作温度：-40°C ~ +85°C；
21）．存储温度：-40°C ~ +85°C；
22）．相对湿度：5% ~ 95%RH，无凝露。

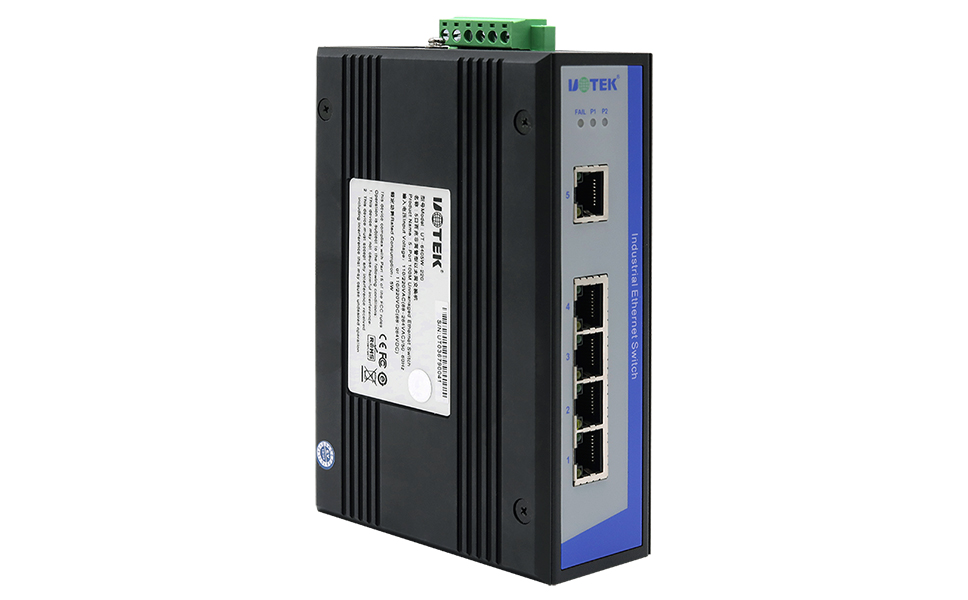

2．5口百兆工业以太网交换机 UT-6405W：
UT-6405W是配有5路百兆以太网口的工业级非网管型以太网交换机，采用工业级设计，无风扇，低功耗，具有良好的EMC防护性能，可在-40℃-85℃下正常工作，提供直流输入正反接保护防止烧坏仪器，外观设计精巧，支持工业标准的导轨式安装或墙式安装，可满足各种工业场所通讯的组网需求，能够广泛应用到电力、轨道交通、智能交通、矿产能源等工业自动化领域行业。
●配有5路10/100Base-T(X)以太网接口；
●支持全双工或半双工模式，并带有自动协商能力；
●10Mbps与100Mbps自动适应；
●网口支持全自动交叉识别，无需手动操作开关；
●内带存储转发机制，支持多种协议；
●支持最大传输数据全长1518bytes；
●符合电信级运营标准，平均无故障工作在5万小时以上。

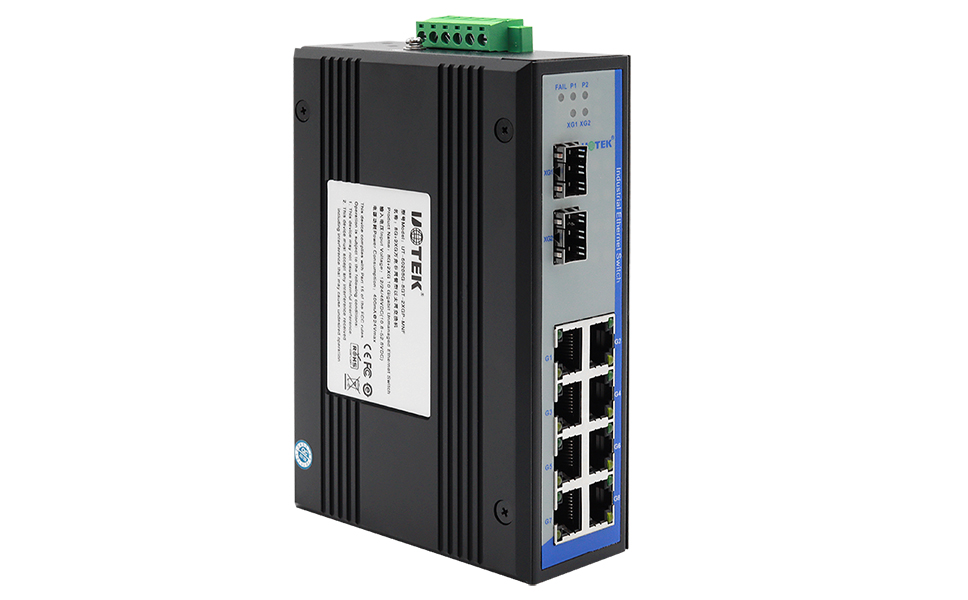

3．2光8电千兆非网管型以太网交换机 UT-60208F：
UT-60208F系列是非网管型工业以太网交换机，最大可支持各种10路网络接口，最大可支持2路千兆接口，即插即用；该系列交换机采用低功耗、无风扇设计，确保无噪声干扰，同时支持-40~85℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，为工厂自动化，智能交通，视频监控等工业应用领域组建快速稳定的网络终端接入网络提供安全可靠的解决方案。
●支持全双工或半双工模式，并带有自动协商能力；
●支持10/100Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应；
●内带存储转发机制，缓存8K；
●同时支持-40~85℃工作温度和良好的EMC电磁兼容性能；
●支持工业级IP40防护等级；
●通过继电器输出自动报警功能；
●冗余双电源，无极性，输入过载和反接保护。
宇泰科技专注工业智能通信15年，本着“科技连接未来，宇泰-让连接更安全”的理念，宇泰科技系列产品在工业通信网络系统应用中，积累大量的成功经验和行业最新技术产品解决方案，为你提供最完整的一站式产品供应及解决方案。
