>>系统简介：
门禁系统顾名思义就是对出入口通道进行管制的系统，它是在传统的门锁基础上发展而来的。传统的机械门锁仅仅是单纯的机械装置，无论结构设计多么合理，材料多么坚固，人们总能通过各种手段把它打开。在出入人员很多的通道（像办公大楼、酒店客房）钥匙的管理很麻烦，钥匙丢失或人员更换都要把锁和钥匙一起更换。为了解决这些问题，就出现了电子磁卡锁，电子密码锁，这两种锁的出现从一定程度上提高了人们对出入口通道的管理程度，使通道管理进入了电子时代，但随着这两种电子锁的不断应用，它们本身的缺陷就逐渐暴露，磁卡锁的问题是信息容易复制，卡片与读卡机具之间磨损大，故障率高，安全系数低。密码锁的问题是密码容易泄露，又无从查起，安全系数很低。同时这个时期的产品由于大多采用读卡部分（密码输入）与控制部分合在一起安装在门外，很容易被人在室外打开锁。这个时期的门禁系统还停留在早期不成熟阶段，因此当时的门禁系统通常被人称为电子锁，应用也不广泛。
最近几年随着感应卡技术，生物识别技术的发展，门禁系统得到了飞跃式的发展，进入了成熟期，出现了感应卡式门禁系统，指纹门禁系统，虹膜门禁系统，面部识别门禁系统，乱序键盘门禁系统等各种技术的系统，它们在安全性，方便性，易管理性等方面都各有特长，门禁系统的应用领域也越来越广。
>>方案概述：
某销售型企业总部设于南京，由于业务发展需要，在北京，上海，沈阳等地开设分部。由于各个分部进行独立管理,便会出现众多的问题:例如总部管理人员到分部检查工作，使用自己的门禁IC卡不能进入分部，不能随时抽查财务账本。另外如果分部的管理情况不佳，员工容易出现迟到早退等现象。为了解决上述问题，总部需要对分部的门禁考勤系统进行统一的管理。
原来的门禁考勤系统使用的是485总线作为通讯线路进行数据通信的，对于一个分部来说，只有200-300平方米的工作环境来说，485总线是足够的，但是现在要求将所有的分公司的门禁考勤系统全部集中起来由总部进行统一的管理，485总线传输距离难以胜任。承接门禁考勤系统改造的工程公司采用深圳市宇泰科技有限公司的以串口转以太网解决方案，使用串口服务器，可以让各个分公司的门禁考勤系统联接到TCP/IP网络，并且通过互联网进行数据通信。从而实现了总部通过互联网对各个分部的门禁系统进行统一管理。
>>方案架构：
该工程利用深圳市宇泰科技有限公司的串口转以太网的串口服务器，很好的解决了分布性很广、通信距离远等工程常见的通信问题。即使是系统中的串口设备分布在不同的城市甚至于不同的国家，也可以利用深圳市宇泰科技有限公司的UT-6604M-I串口服务器将每个分部的门禁系统的485信号转换成以太网，再通过UT-62307M千兆网管型交换机，通过TCP/IP网络和互联网将它们联接到同一个系统中来。
网络拓扑图
>>方案特点：
>>主要设备：
| 应用端 | 产品型号 | 产品参数 | 应用场合 |
| 串口数据采集 | UT-6604M-I | 支持1口10/100M自适应RJ45口，4串口RS-485/422接线柱，串口每个端口3KV防雷防浪涌，正负15KV防静电保护，网口3KV防雷防浪涌 | 各分部串口设备转以太网 |
| 网络层 | UT-62307M | 支持3个1000BASE-FX(SFP)端口，7个10/100Base-TX端口，自动侦测，全/半双工MDI/MDI-X自适应，Console接口RS-232 | 各分部数据上传至南京总部 |

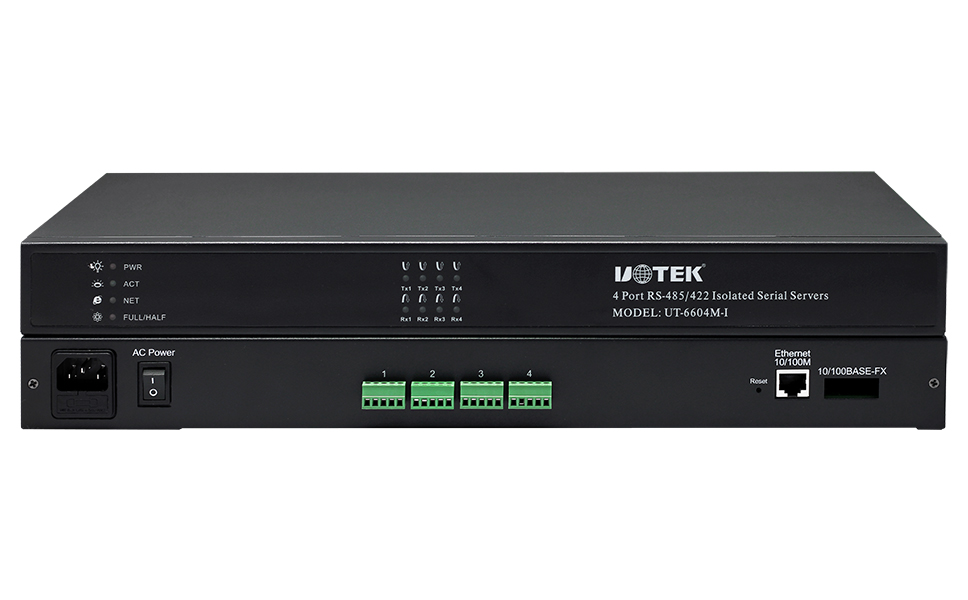

A．采用工业级UT-6604M-I光电隔离型串口服务器：
1．支持1口10/100M自适应RJ45口，4串口RS-485/422可选接线柱3KV防雷防浪涌 ±15KV防静电保护。
2．支持动态IP(DHCP)和静态IP,支持网关和代理服务器，提供数据双向透明传输实现串口485/422信号转TCP/IP功能
3．灵活合理的UNIX下Fixedtty工作机制
4．32位嵌入式100兆CPU，2M的RAM,整体性能强大
5．支持ARP、IP、 ICMP、 UDP、 TCP、 PPP、 HTTP、 TELNET、 DNS 、DHCP、 PAP、 CHAP等协议
6．电源AC 220V，通过CE/FCC认证

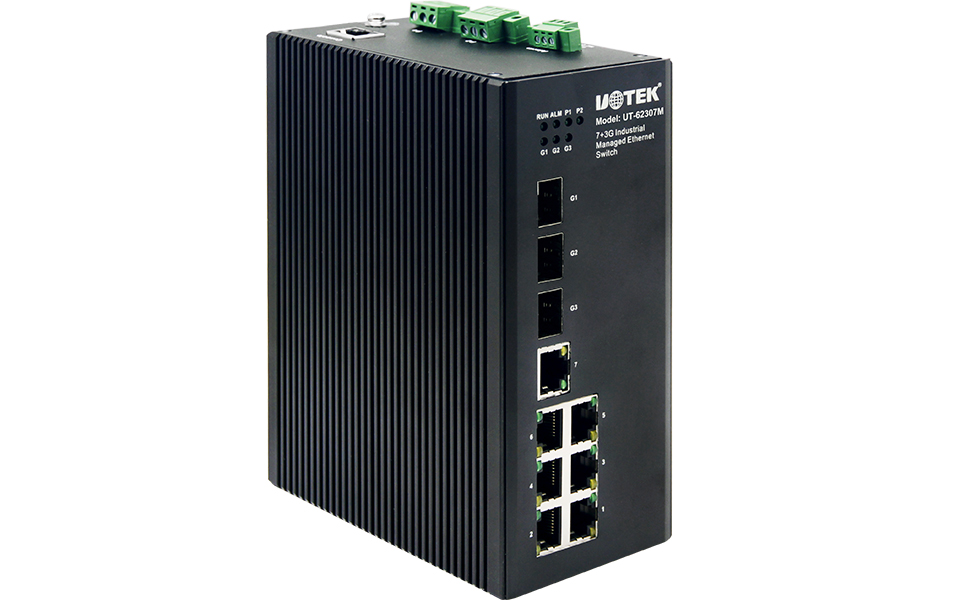

B．采用UT-62307M千兆网管型以太网交换机：
1．支持3个1000BASE-FX（SFP）端口、7个10/100BaseT（X）端口，自动侦测，全/半双工MDI/MDI-X自适应
2．支持QoS、VLAN、IGMP Snooping/GMRP等管理功能
3．支持冗余环网保护，RSTP/STP/MSTP快速环网
4．支持SNMP V1/V2/V3不同等级的网络管理协议
5．IP40防护等级，导轨安装
6．工作温度-40℃~85℃
