接口转换器
>>>产品概述：
UT-5209用来连接计算机系统和多个相同设备之间的通信，它内部包含微处理器，每个UT-5209可以设置一个独立的地址，计算机可以通过UT-5209单独和某个设备进行通信，使用户可以方便的构建485/232网络。
>>>产品特性：
● 兼容RS-232、RS-485、RS-422 TIA/EIA标准
● 软件设置地址和通信波特率
● 自动发送/接收数据，无需外部的流量控制信号(RTS)，真正的三线(TXD.RXD.GND)制通信
● 输入接口：RS-232及RS-485/422接口
● 输出接口：RS-232及RS-485/422接口
● 通信速率：2400bps-115.2Kbps
● 工作电源：9-30VDC/350mA
● RS-485/422接口每路能够连接128个设备
● 通讯距离: 5000米（9600bps）
● 电源、数据流量及故障检测指示灯，可检测故障点
● 工作方式: 异步半双工（RS-485）
● 光电隔离加强型（隔离电压2.5KVrms /500VDC绝缘），专用DC/DC模块，RS-485提供每线600W的防雷、浪涌、±15KV ESD保护及防止共地干扰
● 电气接口：双十位接线端子
● 传输介质：双绞线或屏蔽线
● 外形尺寸：120mm×80mm×25mm
● 使用环境：-40℃到 85℃，相对湿度为5%到95%
● 适用于一切所使用的通讯软件，即插即用
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |||
| RS-232/485/422 | RS-232/485/422 | 温度 | 温度 | |||||
| 接线端子 | 接线端子 | RS-232 | RS-485/422 | -40/85℃ | 5-95% | 有源 | ||
| UT-5209 | ∨ | ∨ | ±15KV ESD | 600W浪涌 | 2400bps-115.2kbps | ∨ | ∨ | 9-30VDC |
备注：以上产品配件为导轨座。

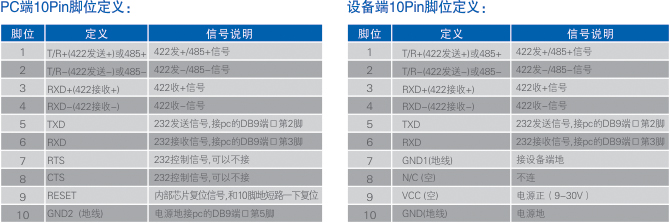

>>>电气接口及定义：

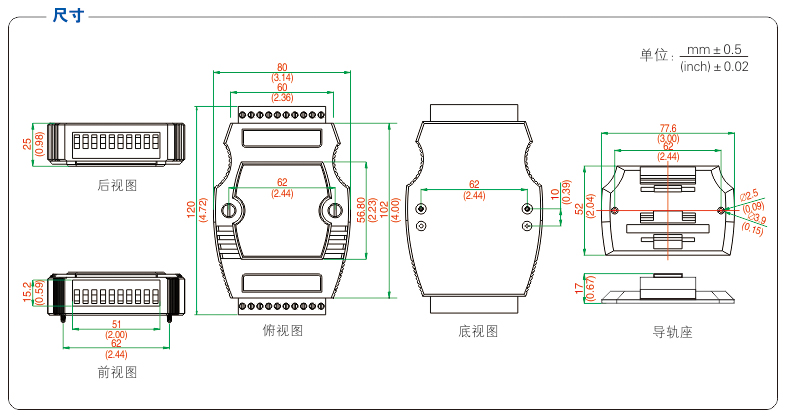

>>>产品尺寸：

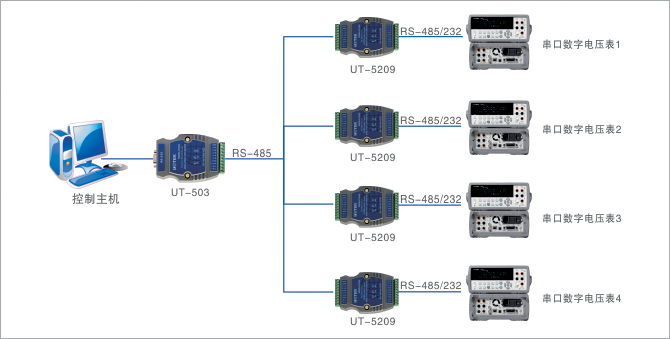

>>>应用领域示意图：
