UT-820E USB转RS-485/422光电隔离接口转换器
>>>产品概述：
随着PC产业的不断发展，USB接口正在逐渐替代老式PC的各种低速外围接口，然而目前工业环境中许多重要的设备仍然使用RS-485/RS-422接口界面设计，因此许多用户使用USB到RS-485/RS-422转换器来实现PC机与RS-485/RS-422设备之间的数据传输。
UT-820E是一款通用的USB/RS-485/422转换器，无需外加电源、内置光电隔离器及DC/DC电源隔离模块。兼容USB、RS-422、RS-485标准，能够将单端的USB信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器及放电管，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器及放电管，正常情况下TVS管及放电管呈高阻状态，当TVS管及放电管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线1500W的雷击、浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输， RS-422、RS-485端通过RJ-45及DB9公头的连接器连接。转换器内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)无需跳线设置实现全双工(RS-422) 、半双 工(RS-485)模式转换，即插即用。 确保适合一切现有的通信软件和接口硬件。
UT-820E光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接128个RS-422或RS-485接口设备，数据通讯速率300-128000bps，带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-422、USB到RS-485转换。
>>>产品特性：
● 标准： 符合 USBV1.1标准EIA RS-485、RS-422标准 ，向后兼容2.0
● USB信号： VCC、DATA+、DATA-、GND、FG
● RS-485信号：T+、T-、GND
● RS-422信号：T+、T-、R+、R-、GND
● 工作方式 ：异步工作、点对点或多点、2线半双工、4线全双工
● 方向控制 ：采用数据流向自动控制技术，自动判别和控制数据传输方向
● 波特率 ：300-128000bps，自动侦测串口信号速率
● 负载能力： 支持点到多点每台转换器可允许连接128个RS-422或RS-485接口设备
● 传输距离 ：RS-485/422端5000米(9600bps时)，USB口不超过5米
● 接口保护 ：1500W雷击、浪涌保护、±15KV静电保护
● 接口形式 ：USB B型母头，RJ-45及DB9公头的连接器连接
● 信号指示：三个信号指示灯电源（PWR）发送（TXD）接收（RXD）
● 传输介质：双绞线或屏蔽线
● 传输速率：128000bps到300m,38400bps到2.4Km,9600bps到5Km
● 外形尺寸：92mm×64mm×25mm
● 使用环境：-40℃ 到 85℃，相对湿度为5%到95%
● 传输距离：0-5,000米（128000bps-9600bps）
● 支持Win8/Win10/Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||
| USB | RS-485/422 | 温度 | 温度 | ||||
| USB B型口 | RS-485/422 | -48/85℃ | 5-95% | 无源 | |||
| UT-820E | ∨ | DB9公头/RJ45 | 1500W浪涌 | 300bps-128kbps | v | ∨ | v |
备注：
以上产品配件为USB数据线。

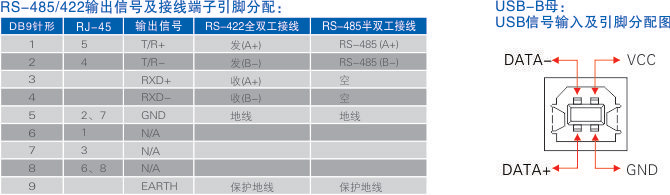

>>>连接器和信号：

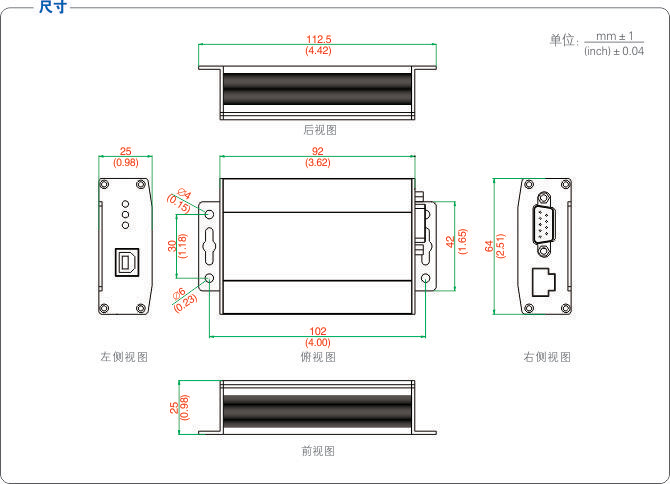

>>>产品尺寸：
