Z-8001是一款小体积无线zigbee模块；基于物理层为IEEE 802.15.4，采用2.4GHz免费频段。是一款近距离、低功耗的双向通讯模块。采用TI原装进口高性能工业级芯片CC2530，芯片内部集成了8051单片机和无线收发器。
>>>产品概述：
Z-8001是一款小体积无线zigbee模块；基于物理层为IEEE 802.15.4，采用2.4GHz免费频段。是一款近距离、低功耗的双向通讯模块。采用TI原装进口高性能工业级芯片CC2530，芯片内部集成了8051单片机和无线收发器。模块引出URAT、ADC、及SPI等外设接口，方便使用，广泛应用于智能家居、医疗领域、电力领域、工业无线通信等行业。
>>>产品特性：
●工作电压：2.0V~3.6V
●工作电流：25mA（TX），12mA（RX）
●工作频段：2405~2480MHz
●发射功率：4.5dBm（max）
●接收灵敏度：-97dBm
●工作温度：-40℃~85℃
●存储温度：-40℃~85℃
●天线类型：陶瓷天线（IPEX可外接同轴天线）

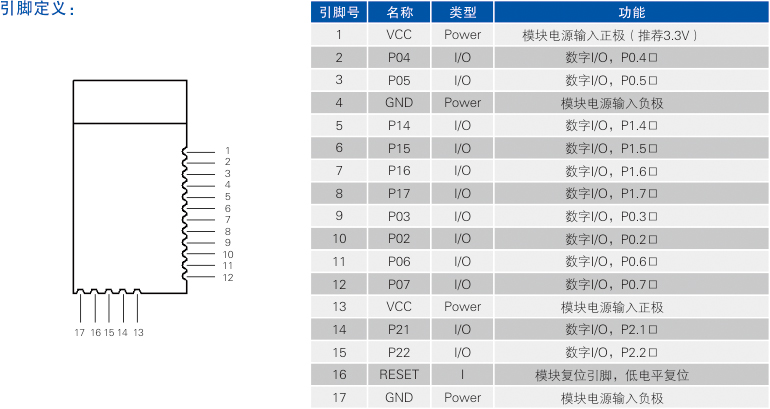

>>>引脚定义：
>>>接口说明：

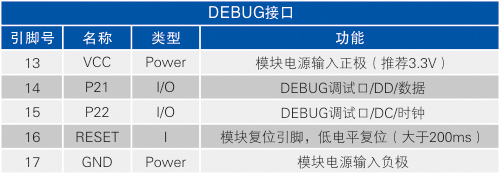

（1）DEBUG接口：该接口可以实现对模块的调试以及程序烧录，分别为模块的第13-17脚
（2）UART 接口： UART模式提供异步串行接口。在UART模式中，有两种接口方式，一种是只有两线的TXD和RXD方式；另一种是带有流控四线的TXD、RXD、RTS和CTS。UART的操作模式具有以下特点：
● 8位或者9位负载数据
● 奇校验、偶校验或者无奇偶校验
● 配置起始位和停止位电平
● 首先传送MSB或者LSB配置
● 独立收发中断
● 独立的DMA收发
● 奇偶校验和帧校验错状态

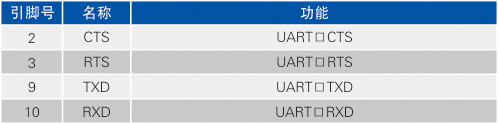

一般情况下我们选择模组的第2、3、9、10作为UART口
（3）SPI接口：在SPI模式中，接口包含引脚MOSI、MISO、SCK和SS_N。
SPI模式包含下列特征：
● 3线（主要）或者4线SPI接口
● 主模式和从模式
● 可配置的SCK极性和相位
● 可配置的LSB或者MSB传送
一般情况下我们选择模组的第5、6、7、8作为SPI口
（4）ADC接口:该模组ADC最多支持12位的模拟数字转换。具有多达6个各自可配置的通道；以及一个参考电压发生器。转换结果通过DMA写入存储器。
ADC的主要特征如下：
● 可选的分辨率，支持7到12位
● 可以使用高达八个输入通道(端口0)。输入可以选择作为单端或差分。
● 参考电压可选为内部单端、外部单端、外部差分或AVDD5

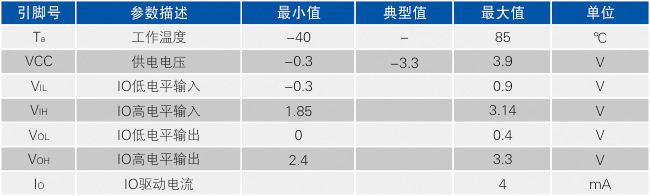

（5）接口参数等级：
