嵌入式智能通信模块
>>>产品概述：
UT-M3485系列隔离收发器模块，是集成电源隔离、电气隔离、RS-485 接口芯片 具有隔离及总线保护功能于一身；方便嵌入用户的设备 使产品具有连接到RS-485 网络的功能。该系列模块采用灌封工艺，具有很好的隔离特性，隔离电压高达1000V DC。可用于工业通讯、煤矿行业、电力监控、楼宇自动化、石油化工、PLC 与变频器的通信。
>>>产品特性：
● 同一个网络至少可连接32 个节点
● 单一的+3.3V 供电
● 传输速率300bps -115200bps
● RS-485信号：485+、485-
● TTL信号： RXD、TXD、GND
● RS-485总线600W防浪涌保护
● 隔离电压：1000V DC
● 工作湿度：5-95%不结露
● 工作温度：-40~+85℃
● 外形尺寸：32×20×9.5mm±0.5mm
>>>规格参数：
>>>订购信息：
| 型号 | 信号接口 | 接口保护 | 通讯速率 | 使用环境 | 电源 | ||
| TTL | RS-482/422 | 温度 | 湿度 | ||||
| RS-485/422 | -40/85℃ | 5-95% | 无源 | ||||
| UT-M3485 | 3.3V | ∨ | 600W浪涌 | 300bps-115.2kbps | ∨ | ∨ | ∨ |
>>产品规格：
| 输入电压 | DC3.15～3.45V | |
| 电流 | 模块静态电流 | ≤50mA |
| 模块发送电流 | ≤80mA | |
| RS-485总线接口 | 标准RS-485接口，具有ESD总线保护功能，内置4.7K上下拉电阻，双绞线输出，浪涌保护功能600W | |
| 总线驱动能力 | 每路RS-485网络至少32个节点 | |
| 串行接口 | 兼容+3.3V 标准UART接口 | |
| 输入数据波特率 | 最大115200bps | |
| 数据延时 | 从接收数据切换到发送数据延时时间：最小30μs，最大100μs | |
| 隔离电压 | 1000VDC | |
| 工作环境 | 温度范围 | -40℃～+85℃ |
| 湿度 | 5～95%不结露 | |

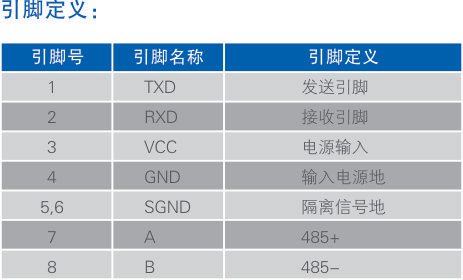

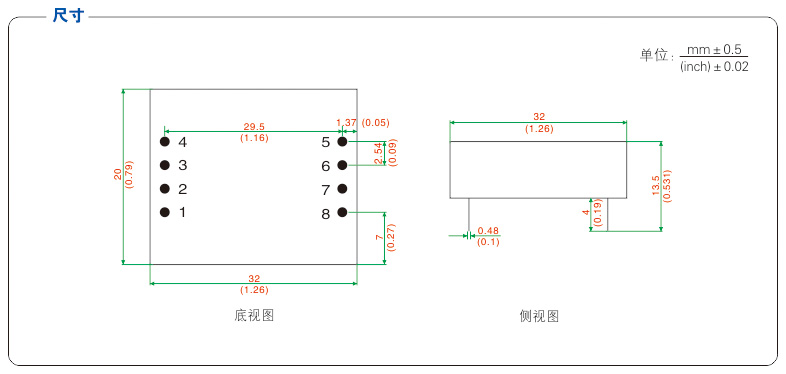

>>>产品尺寸：

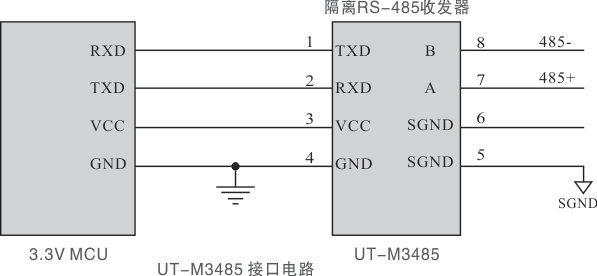

>>>典型电路示意图：
注：UT-M3485不兼容5V TTL电平。
