UT-901是一款自主研发的工业等级的无线通讯模块，支持MODBUS、ASCII码协议，并支持各种点对点，一点对多点的无线数据通讯方式，具有收发一体、安全隔离、安装隔离、使用简单、性价比高、稳定可靠等特点
>>>产品概述：
UT-901是一款自主研发的工业等级的无线通讯模块，支持MODBUS、ASCII码协议，并支持各种点对点，一点对多点的无线数据通讯方式，具有收发一体、安全隔离、安装隔离、使用简单、性价比高、稳定可靠等特点。
UT-901无线通讯模块可广泛应用于工业自动化控制国的工厂集中监控、水利工程、立体仓库、采油输油测控、矿山机械、环保监测设备、舞台机械、起重设备、电力、轨道交通、自动化生产设备、门禁系统、消费系统、停车场系统、公路收费站系统等需要远程采集和通讯的场合。
>>>产品特性：
● 载波频率：433MHz ISM，标准为16个信道可设
● 通讯接口：RS-232、RS-485、RS-422
● 电气接口：RS-232接口DB9针形连接器，RS-485/422接线端子，SMA接口
● 保护等级：RS-485/422接口每线600W雷击浪涌保护
● 供电电压：9-30VDC
● 供电电流：9V@400mA
● 标准传输速率：1200 bps、 2400 bps、 4800 bps、9600 bps、 19200bps、 38400bps；
● 工作方式：收发一体，异步半双工；
● 信号指示：三个信号指示灯电源(PWR)、发送(TXD)、接收(RXD)
● 天线阻抗：50Ω(标配为360°旋转可90度折叠SMA接头天线)无线收发芯片采用品牌功放，发射功率可选（40mW hmW 405mW 520mW）
● 工作温度：-40℃~ +85℃
● 工作湿度：10%-90%RH 无冷凝
● 外形尺寸：97×65×22mm（不含天线）
● 传输距离：无线433MHz载波300米(最大功率发射空旷距离) RS-232 5米（1200bps-38400bps）RS-485/422 1200米（1200bps-38400bps）
>>>规格参数：
>>>订购信息：
| 型号 | 信号/接口 | 端口数量 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |||||
| 133MHZ | RS-232 | RS485/422 | 温度 | 温度 | |||||||
| SMA接口 | DB9公头 | 接线端子 | 433MHZ | RS-232/485/422 | RS-232 | RS-485/422 | -40/85℃ | 5-95% | 有源 | ||
| UT-901 | ∨ | ∨ | ∨ | 1 | 1 | ±15VA ESD | 600W浪涌 | 1200bps-38.4kbps | ∨ | ∨ | 9-30VDC |
备注：以上产品配件为电源适配器天线串口线。

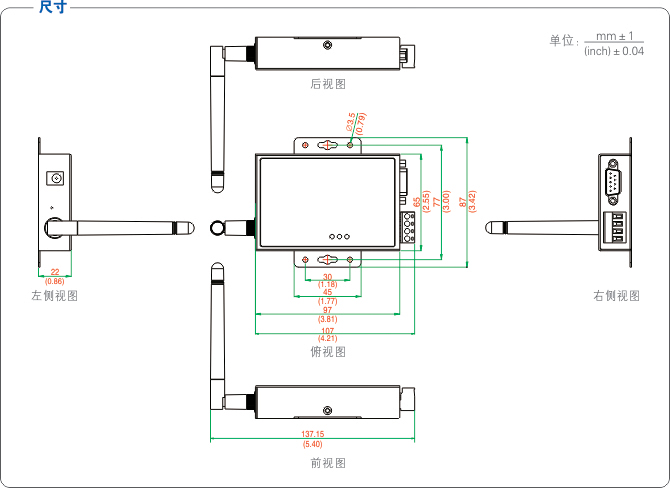

>>>产品尺寸：
>>>功率与电流对照表：
>>>接收灵敏度：

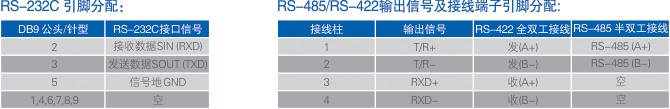

>>>连接器和信号：

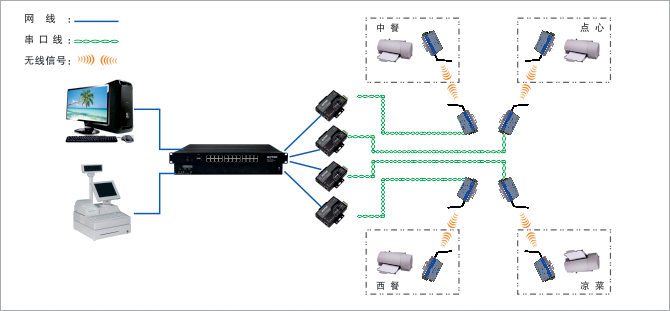

>>>应用领域示意图：
