>>>产品概述：
本雷击浪涌保护器参照国家标准IEC61643-21:2000 / GB/T18802.21设计。随着国民经济的发展，互联网时代的发展日益月新，互联网技术发展进步神速。然而，却不能无视发展中存在这样或者那样的问题,安全问题是放在第一位的。日常生活中，雷电对于电子设备的损坏是最严重的，静电产生的威胁也无处不在，为了广大用户有一个更安全的使用环境，提高设备可靠性的要求的呼声也越来越强烈。
用途：适用于控制信号、计算机网络信号、集线器、网卡、网络交换机、Modem、传真、数据通讯等为一体的监控系统过电压精确防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏。
>>>产品特性：
● 多级保护
● 通流容量大
● 限制电压低
● 响应时间快
● 插入损耗小
● 传输速率高
>>>规格参数：
>>>产品规格：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||||
| IN | OUT | 温度 | 温度 | ||||||
| -25/70℃ | -40/85℃ | 5-95% | 无源 | 有源 | |||||
| UT-N101 | RJ45 | RJ45 | 3KA-5KA | V | V | V | |||
| 工作电压 | 额定工作电压 | 5V |
| 最大直流工作电压 | 6V | |
| 工作电流 | 额定工作电流 | 0.12A |
| 标称放电电流 | （8/20 us） 3KA | |
| 最大放电电流 | （8/20 us） 5KA | |
| 响应时间 | ＜1 ns | |
| 工作环境 | 工作温度 | -40℃～85℃ |
| 工作湿度 | 5%~95%（无凝露） | |
| 接线形式 | 接线端子（RJ45） | |
| 防静电等级 | 4级 | |
| 传输速率（BPS） | 500M | |
| 外壳防护等级 | IP30 | |
| 外壳材料 | 屏蔽金属铝 | |
| 外形尺寸 | 25 x 40 x 75mm | |

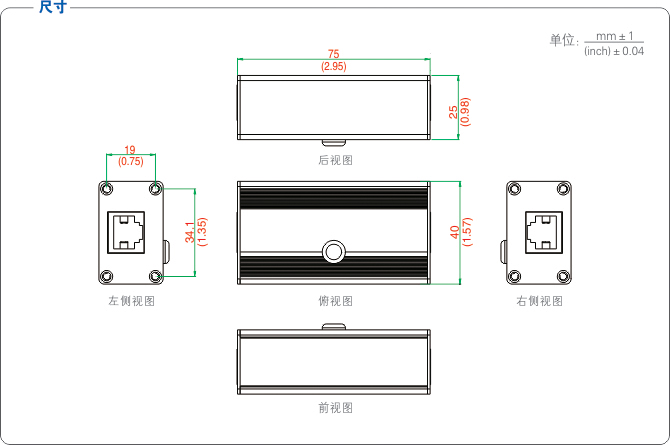

>>>产品尺寸：
>>>工作原理：
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将感应过电压?位在设备允许的电压范围内，从而确保了运行设备的安全。
>>>安装使用和维护：
安装说明：
●将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
●将保护器接入被保护设备前端，必须连接可靠。
●将保护器的接地线尽可能短地连接到保护接地母线上。
注意事项：
●保护器上有输入(IN)、输出(OUT)标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
●若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
●用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
保护器的检查：
●用万用表“Ω×1”档测量保护器输入芯线与输出芯线之间的电阻约为10Ω；若开路，则不正常，应更换保护器。
