>>>产品概述：
UT-2077是超小型的支持异步RS-232，通信接口的光纤MODEM,是连接远程终端单元（RTU）到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择。支持RS-232异步通信协议，UT-2077的RS-232方式支持数据（TXD或SD）发送控制，从而提高了适应各类软件的能力，也简化了控制方式，光纤MODEM支持异步串行口之间的多种光纤连接方式，通信距离最远可达多模2公里，RS-232信号的传输速率最高为115.2KBPS，不同电气标准的接口可以混合使用，无需外接电源采用独特的“RS-232电荷泵”驱动， 需要靠初始化RS-232串口可得到电源， 内部带有零延时自动收发转换，独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，从而保证了在RS-232半双工方式下编写的程序，并提供了优良的EMI/RFT特性。
UT-2077支持两个数据信号的传输：发送数据和接收数据，RS-232是通过DB9母头连接、光纤的连接通过两个ST接口，拆卸安装非常方便。
>>> 产品特性：
● 使用多模光纤工作距离达2KM
● 支持点对点或环路(点对多点)连接
● 支持RS-232异步通信协议
● 通信速率可达300-115.2Kbps
● 使用ST光纤接口
>>>规格参数：
>>>产品规格：
| 支持接口 | RS-232/ST | |
| 异步传输 | 点对点运用，速率达115.200bps | |
| 传输距离 | 多模2，000米 | |
| 工作温度 | -25℃到70℃ | |
| 相对湿度 | 5-95% | |
| 工作波长 | 820nm(多模） | |
| 使用环境 | 电气接口 | RS-232：采用DB9孔型连接器 |
| 光纤接口 | ST型接口（其它接口可定制） | |
| RS-232接口特性 | 标准RS-232三线接口±15KV（防静电）ESD保护，支持速率最高115.2Kbps无须外加电源，采用串口取电技术 | |
>>>订购信息：
| 型号 | 信号/接口 | 端口数量 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | |||
| 光纤 | RS-232/485/422 | 温度 | 湿度 | ||||||
| SC/ST/FC | 接线端子 | 光纤 | RS-232/485/422 | RS-232 | -25/70℃ | 5-95% | 无源 | ||
| UT-2077 | ST | DB9母头 | 1 | 1个232 | ±3KV ESD | 300-115.2kbps | ∨ | ∨ | ∨ |

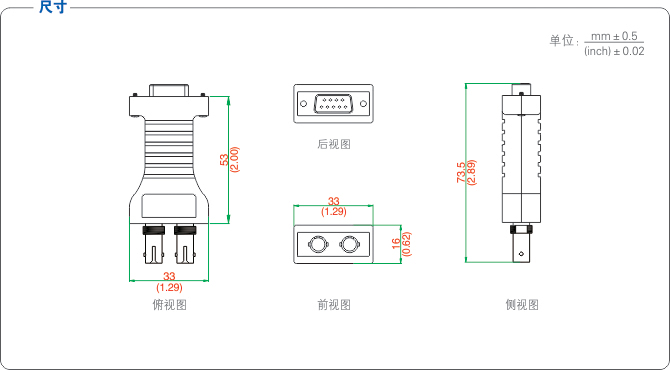

>>>产品尺寸：
>>>光纤的连接：
UT-2077使用两个分离的光发射器和光接收器，光的波长为820nm(多模)，发射和接收采用标准的ST接口。几乎所有尺寸的多模光纤电缆都可以使用，包括：50/125um，100/140um，200um，在点对点状态下，两个光纤MODEM要用两根光纤，两根光纤的数据传输方向相反。
