接口转换器
>>>产品概述：
UT-2017无源光电隔离型接口转换器、兼容RS-232C、RS-485标准，能够将单端的RS-232信号转换为平衡差分的RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-485接口，采用当今先进的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬态电压抑制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电（LIGHTNING）和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-485接口的高速传输。 RS-232接口端通过一个DB9母头的连接器与兼容RS-232C标准接口相连，RS-485端通过DB9公头为输出端。转换器内部带有零延时自动收发转换， 独有的I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，半双工(RS-485)模式转换，即插即用。确保适合一切现有的通信软件和接口硬件，不需要对以前的基于RS-232的工作方式作任何软件的修改。
UT-2017无源光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台转换器可允许连接32个RS-485接口设备，数据通讯速率300-38400BPS，支持的通讯方式有RS-232到RS-485转换。
>>>产品特性：
● 接口特性：接口兼容EIA/TIA的RS-232C、RS-485标准
● 电气接口：RS-232接口输入为DB9母头连接器，RS-485 接口输出为DB9公头连接器
● 保护等级：RS-232接口±15KV ESD保护，RS-485接口每线600W的雷击浪涌保护。
● 隔离度：隔离电压2500Vrms 500DC连续
● 工作方式：异步半双工
● 传输介质：双绞线或屏蔽线
● 传输速率：38400bps 到300m,9600bps 到 1.2Km
● 外形尺寸：63mm×33mm×17mm
● 使用环境：-25℃ 到 70℃，相对湿度为5%到95%
>>>产品参数：
>>>订购信息：
| 型号 | 信号/接口 | 接口保护等级 | 通讯速率 | 使用环境 | 电源 | ||
| RS-232 | RS-485 | 温度 | 湿度 | ||||
| DB9母头 | DB9公头 | RS-485/422 | -25℃ ~70℃ | 5-95% | 无源 | ||
| UT-2017 | ∨ | ∨ | ±15KV ESD/600W浪涌 | 300bps-3840bps | ∨ | ∨ | ∨ |

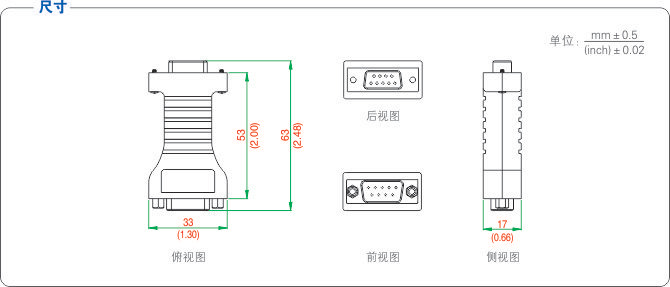

>>>产品尺寸：

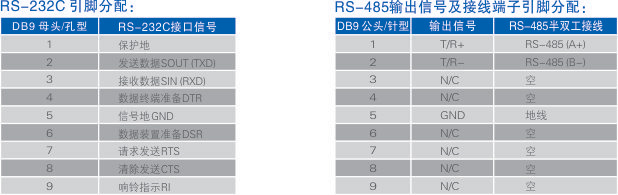

>>>连接器和信号：
备注：
以上产品配件为接线端子。
