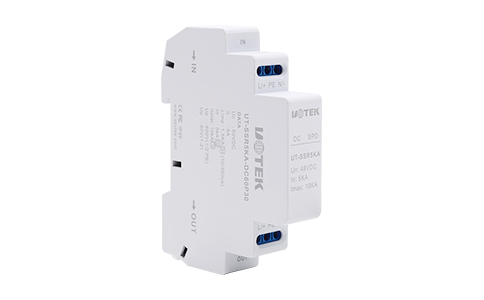

产品名称：直流电源防雷器（DC SPD）
产品型号： UT-SSR5KA-DC60P30
符合标准：IEC 61643-11《低压配电系统的浪涌保护装置》国际标准、GB/T 18802.1《低压配电系统的电涌保护器》、GB 50689《通信局（站）防雷与接地工程设计规范》等国家标准
产品类型：限压型（MOV）或复合型（MOV+GDT）
一、产品概述
直流电源防雷器是一种安装在直流供电系统中的浪涌保护设备（Surge Protective Device, SPD），其核心功能是通过限制瞬态过电压和分流浪涌电流，保护直流用电设备（如通信基站、光伏系统、轨道交通设备等）免受雷电、操作过电压等瞬态过电压的损害。
二、技术参数
| 项目 | 参数 | |
| 型号 | UT-SSR3KA-DC60P30 | UT-SSR5KA-DC60P30 |
| 额定电压 (Un) | 48V DC | 48V DC |
| 最大持续工作电压 (Uc) | 60V DC | 60V DC |
| 标称放电电流 (In) | 3kA (8/20μs波形) | 5kA (8/20μs波形) |
| 最大放电电流 (Imax) | 5kA (8/20μs波形) | 10kA (8/20μs波形) |
| 电压保护水平 (Up) | In=10kA（8/20μs）时，Up≤1.5kV | |
| 响应时间 (Ta) | ≤25ns | |
| 保护模式 | 正极-地（+PE）、负极-地（-PE）、正极-负极（+-） | |
| 漏电流 | <1μA（静态） | |
| 绝缘电阻 | >100MΩ | |
| 外壳材料 | 阻燃PC/金属外壳（IP20/IP65可选） | |

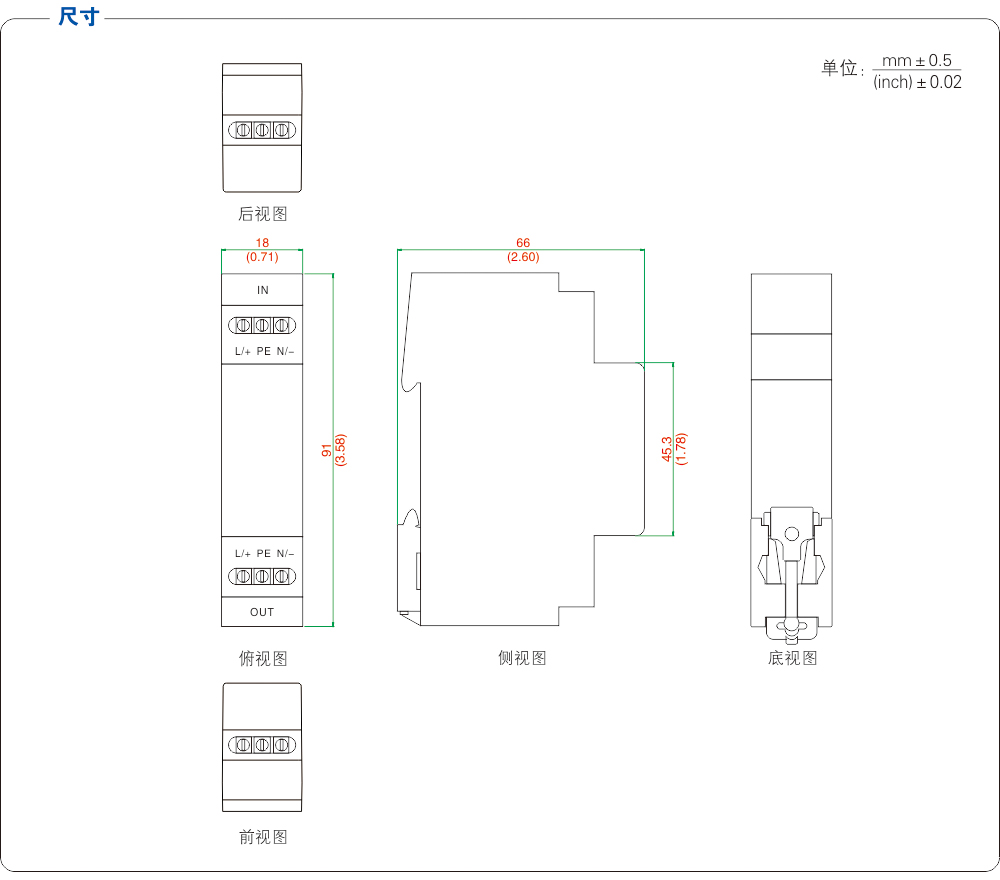

三、规格尺寸
四、环境条件
| 项目 | 参数 |
| 工作温度 | 额定工作温度为 - 40℃~+85℃ |
| 存储温度 | -40℃~+85℃（无电源状态下） 注意：存储时需保持包装完好，防止灰尘、水汽侵入 |
| 相对湿度 | 非冷凝状态下≤95% RH（25℃时） |
| 海拔高度 | 海拔≤2000m，超过此高度需降额使用（每升高 1000m，额定电压降额 3%~5%） |
| 抗振动 | 振动频率范围：10Hz~55Hz |
| 扫频速度 | 不超过 1oct/min（倍频程每分钟） |
| 位移幅值 | 0.075mm（对应频率范围 10Hz - 55Hz） |
| 防护等级 | 满足IP20（室内）/ IP65（户外）防护等级 |
