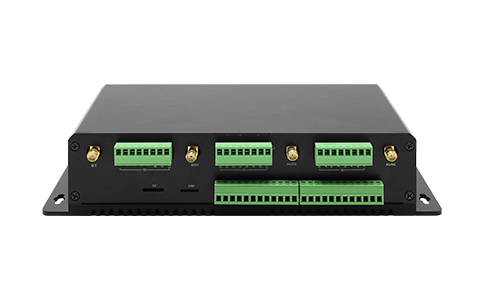

产品名称：数字化集中控制器
产品型号：UT-GM9600
处理器：4核ARM Cortex-A55(64bit)
操作系统：Ubuntu20.04
接口：4路独立IP千兆以太网，2路USB2.0，3路隔离CAN2.0接口，8路隔离RS-485，2路R-S232，18路光耦隔离DI，10路继电器隔离DO，4路ADC，1个M.2座子（SATA），1个MiniPCIe座子（可选4G或5G redcap），Wi-Fi可选
一、产品概述
UT-GM9600系列，是一款面向工控市场研发数字化集中控制器，采用ARM架构，搭载RK3568J处理器，专为要求独特结合实时处理和通信与应用处理的行业而设计，丰富的接口，优异的性能是产品的显著亮点，板载4GB内存，eMMC存储器32GB。UT-GM9600系列，接口方面拥有包括4路独立IP千兆以太网，2路USB2.0，3路隔离CAN2.0接口，8路隔离RS-485，2路R-S232，18路光耦隔离DI，10路继电器隔离DO，4路ADC，1个M.2座子（SATA），1个MiniPCIe座子（可选4G或5G redcap），Wi-Fi可选，适用于更多行业。
UT-GM9600系列，符合EMC3级设计，广泛应用于电力、石油、化工、交通、工业自动化控制等行业。特别是数字化变电站、分布式能源、发电厂、光伏、风电、储能、动力环境监控、楼宇数字化、数字化工厂等生产场景。UT-GM9600系列，产品充分分析了用户需求的多样性，使用场景的差异性，并结合行业的功能需求、技术规范，采用“求同存异”的设计策略，无缝的实现了：数据采集器、PLC 编程控制器、规约转换器、边缘网关等功能。
二、功能特性
超强算力，满足边缘数据采集和处理需求
搭载Cortex-A55四核64位高性能处理器，主频最高可达2.0GHz
标配4GB大内存，可达到64Bit位宽， 频率高达2666MHz
集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1
集成VPN，可实现4K 60fps H.265/H.264/VP9视频解码和 1080P 60fps H.265/H.264视频编码
集成NPU，算力达到1Tops，支持主流架构模型 ( Caffe/TensorFlow)一键切换
多种接口灵活可选，满足更多工业场景需求
支持4G、WIFI、有线多网同时接入
标配4个独立千兆自适应以太网口
标配8路RS-485、2路RS-232工业串行接口
标配2个USB2.0接口
标配1个HDMI2.0接口
标配18路DI、10路DO、2路CAN2.0接口
标配4路ADC 0-20mA，0-10V，1%，采样率2ksps
支持1路TF卡槽及1路M.2固态硬盘扩展
高可靠设计，业务安全稳定可靠
内嵌看门狗技术，确保设备正常运行
工业级设计，无风扇高效散热，可工作在 -40°C~+85°C之间
WDT看门狗设计
硬件接口隔离保护，保证系统稳定
低功耗设计，宽电源输入（12~36VDC），适用不同现场供电方式
智能业务部署，便捷运维
数据回传方式灵活，支持有线和WLAN、4G等方式
开放式系统架构，提供完整的SDK开发文档
三、规格参数：
| UT-GM9600-4-32-FW | |
| 规格名称 | 硬件规格 |
| 主控芯片 | RK3568J，主频1.8GHz |
| 4核ARM Cortex-A55(64bit) | |
| 支持INT8/INT16/FP16/BFP16 | |
| Mali-G52-2EE，支持OpenGL ES 1.1/2.0/3.2、Vulkan 1.0/1.1、OpenCL 2.0 | |
| 内存 | 标配4GB（可增配到8G） |
| 存储 | 标配32GB（可增配到256G） |
| 操作系统 | Ubuntu20.04 |
| RTC时钟 | 内置RTC，RTC计时功能 |
| DI | 18路DI，光耦隔离，1-4为湿接点，5-18为干接点，+9~24V |
| DO | 10路DO，继电器隔离，常开，触点阻性负载3A/5A 250VAC/30VDC |
| ADC | 4xAI 0-20mA，0-10V，1%，采样率2ksps |
| CAN | 3路CAN2.0，500K |
| RS-485 | 8路，光电隔离，波特率1200~115200bps |
| RS-232 | 2路，光电隔离，波特率1200~115200bps |
| USB | 2路USB2.0 HOST |
| Ethernet | 4路10/100/1000M自适应网口(独立IP不同网段，可支持桥接模式) |
| 4G/5G | 1路MiniPCIe，标配4G（全网通）可选5G（red cap） |
| Wi-Fi | 1路，支持2.4G/5.8G（可选） |
| TF卡 | 1路，TF卡插槽，最大适配128G |
| M.2 | 1路M.2，可支持SATA SSD固态硬盘 |
| 显示输出 | 1路HDMI |
| 掉电保护 | 支持约5秒 |
| 看门狗 | 支持(硬件看门狗) |
| 电源输入 | DC24V输入范围(12V~36V) |
| 复位按钮 | 支持设备复位重启 |
| 指示灯 | 9路，PWR/RUN/ERR/WL/SSD/LED1/LED2/LED3/LED4 |
| 产品尺寸 | LxWxH=mm(不含安装件) |
| 环境温湿度 | 工作温度-40℃~+85℃ |
| 储存温度-40℃~+85℃ | |
| 相对湿度5%~95%(无凝霜) | |
| 外壳 | 铝合金底壳、金属外壳设计，保护等级IP40 |
| 安装方式 | 桌面式、导轨式 |
| 整机认证 | CE/FCC/ROSH |
四、产品尺寸

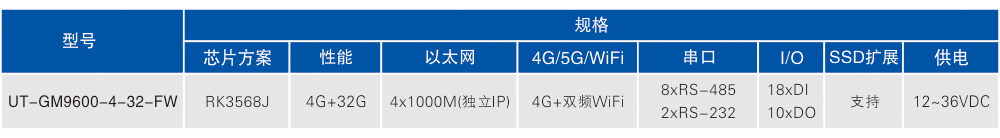

五、订购信息
