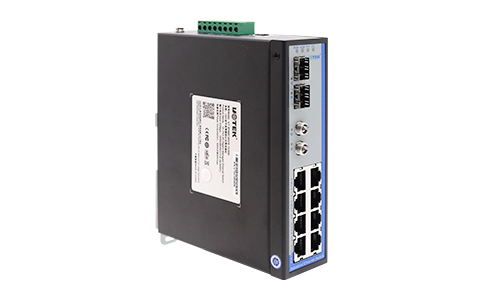

产品名称：12口全千兆网管型以太网交换机
产品型号：UT-BY62012GCS
工作温度：-40℃ ~75℃
防护等级：IP40
安装方式：导轨式安装
一、产品概述：
UT-BY62012GCS-FCS35是款网管型工业以太网交换机，支持12路千兆接口，8路以太网接口和4路光纤接口（其中2路光纤接口可以实现bypass，即旁路功能），支持一路console口，提供Web和Cli管理；支持工业现场所需的以太网二层协议，保证通信网络的稳定性；该系列交换机采用低功耗、无风扇设计，确保无噪声干扰，同时支持-40~75℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，为工厂自动化，智能交通，视频监控等工业应用领域组建快速稳定的网络终端接入网络提供安全可靠的解决方案。
二、功能特性：
● 支持以太网口和光口
● 支持IGMP Snooping过滤多播封包
● 支持Web可选100Base-FX、1000Base-X模式类型配置
● 支持IEEE 802.1Q VLAN便于简易网络规划
● 支持QoS实现实时流量分类和优先级
● 支持STP/RSTP/MSTP网络冗余功能，防止网络风暴
● 支持UT-Ring私有环网功能
● 支持SNMPv1/v2c/v3，用于不同级别的网络管理
● 支持 trap及RMON，便于灵活的网络监控
● 支持IEEE802.1x认证功能
● 支持链路聚合，优化网络带宽
● 支持端口隔离及ACL，增强网络管理的灵活度及安全性
● 支持端口镜像功能，便于在线调试
● 支持DHCP Server，用于分配不同策略的IP地址
● 支持端口限速、广播风暴抑制、组播风暴抑制、未知单播风暴抑制，确保网络稳定性
● 支持LLDP、Link flap、UDLD、DDM及环路检测相关链路检测功能，便于施工现场问题排查
● 支持宽温工作，工作温度范围为：-40~75℃
三、规格参数：
协议标准
标准：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、
IEEE802.1Q、IEEE802.1p、IEEE802.1D、IEEE802.1W、
IEEE802.1s、IEEE802.3ad、IEEE802.1x
协议： ARP、ICMP、TCP、HTTP、HTTPS 、Telnet、STP/RSTP/
MSTP、LLDP、IGMP、SNMPv1/v2c/v3，DHCP Server、
UDLD、NTP、RMON、Syslog
流控：IEEE802.3x 流控、背压式流控
接口
光纤接口：100Base-FX/1000Base-X端口(第11和12口为SFP接口，
第9和10口为单纤FC接口)
LED指示灯
电源指示灯、光口指示灯、RJ45指示灯、运行指示灯
传输距离
超五类双绞线：100m
光纤模块
单模：1310nm 20/40Km
1550nm 60/80/100/120Km
多模：1310nm 1Km
交换性能
转发速率：1488095pps
传输模式：存储转发
MAC地址空间：8K
缓存空间：4.1Mbit
背板带宽：24G
最大帧长：10KB
电源需求
输入电压：12/24/48VDC(10.8~52.8VDC)，支持反接保护
功耗
最大输入功耗 500mA@24Vmax(产品的详细功耗请见产品标贴)
机械特性
外壳：IP40防护等级
安装方式：导轨式安装
重量：不大于1200g
尺寸（W x H x D）：150mmx42mmx120mm
包装尺寸
250mmx205mmx108mm
工作环境
工作温度：-40℃ ~75℃
存储温度：-40℃ ~85℃
相对湿度：5~95%（无凝露）
行业标准
EMI：FCC Part 15 Subpart B classA，EN55022 class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)
四、产品尺寸：

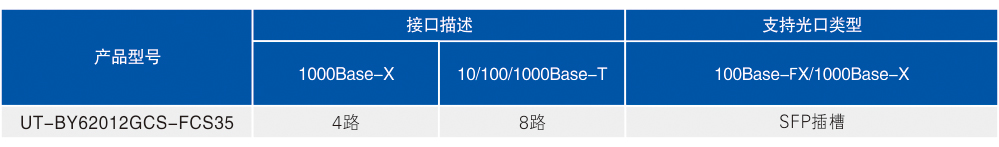

五、订购信息：
