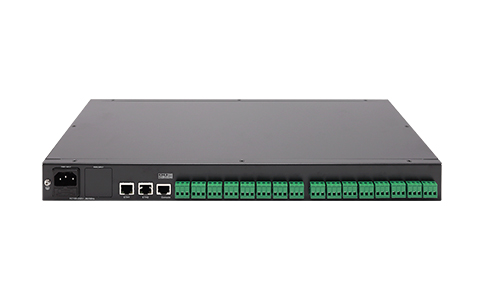

产品名称：串口服务器
产品型号：UT-6816CMT-HB
接口信号：以太网
接口数量：16口
传输方式：RS-232/ RS-485
工作温度：-40~85°C
防护等级：IP30
安装方式：1U机架式安装
一、产品概述
UT-6816CMT-HB 1U机架式16口 RS232/485 串口服务器支持串行终端到TCP/IP之间数据转换，集成TCP/IP协议栈，实现RS-R232/485串口与TCP/IP网络接口的数据双向透明传输，使得串口设备能够具备联网功能。内部集成 ARP，IP，TCP，HTTP，ICMP，UDP等协议。所有程序提供中英文界面，有设置向导，易于操作。广泛用于工业控制，设备自动化，物联网，环境监控，智能交通，动环监控等领域。
二、功能特性
采用纯国产高性能主控方案，主控频率高达648Mhz，内存SDRAM 32M，16M flash存储。
2个百兆以太网口，双IP模式。
支持外置看门狗
支持自定义波特率
支持串口收发指示灯
支持MCP、VCOM虚拟串口
支持网口1.5KV隔离保护
支持串口数据到网络透传
支持MODBUS多主机、多从机连接，有多种操作模式: ModbusRTU Master/Slave, ModbusTCP Master/Slave
支持Web配置（实时生效）和VistaComs 上位机工具配置
支持Web固件升级
三、规格参数
| 接口 | 电源接口 | 3芯品字头插座 |
| 以太网接口 | 2×RJ45，2×10/100Base-T(x) | |
| 串行接口 | 16×3pin 5.08，RS232/RS485二合一 | |
| LED指示灯 | PWR1、PWR2电源指示灯，RUN运行指示灯，16个串口收发指示灯按键：1个出厂复位按键RESET | |
| 电源需求 | 输入电压 | 100-240VAC/50Hz，可选择双路电源供电 |
| 功耗 | 最大输入功耗 | 7W |
| 机械特性 | 外壳 | IP30防护等级 |
| 重量 | 2.8Kg | |
| 安装方式 | 1U机架式安装 | |
| 尺寸（长×高×宽） | 484 mm×230mm×44mm（不含安装件） | |
| 传输距离 | RS-232 | 15m |
| RS-485 | 1200m | |
| 工作环境 | 储存温度 | -40~85°C |
| 工作温度 | -40~85°C | |
| 相对湿度 | 5% ~95% (无凝结) | |
| 支持协议 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MQTT、MODBUS | |
| 工作模式 | VCOM、MCP、TCP Server、TCP Client、UDP Client、Modbus TCP Server、Modbus TCP Client、Reverse telnet、Http client | |
| 串口参数 | 接口类型 | RS-232、RS-485 |
| 波特率 | 300-921600bps | |
| 校验位 | None、Odd、Even、Mark、Space | |
| 数据位 | 7、8 | |
| 停止位 | 1、2 | |
| 认证标准 | EMC | EN 55032/24 |
| EMI | CISPR 32，FCC Part 15B Class A | |
| EMS | IEC61000-4-2 ESD 接触6KV,空气8KV | |
| IEC61000-4-3 RS 3V/m | ||
| IEC61000-4-4 EFT 电源2KV,信号1KV | ||
| IEC61000-4-5 Surge 电源2KV，信号0.5KV | ||
| IEC61000-4-6 CS 3V/m | ||

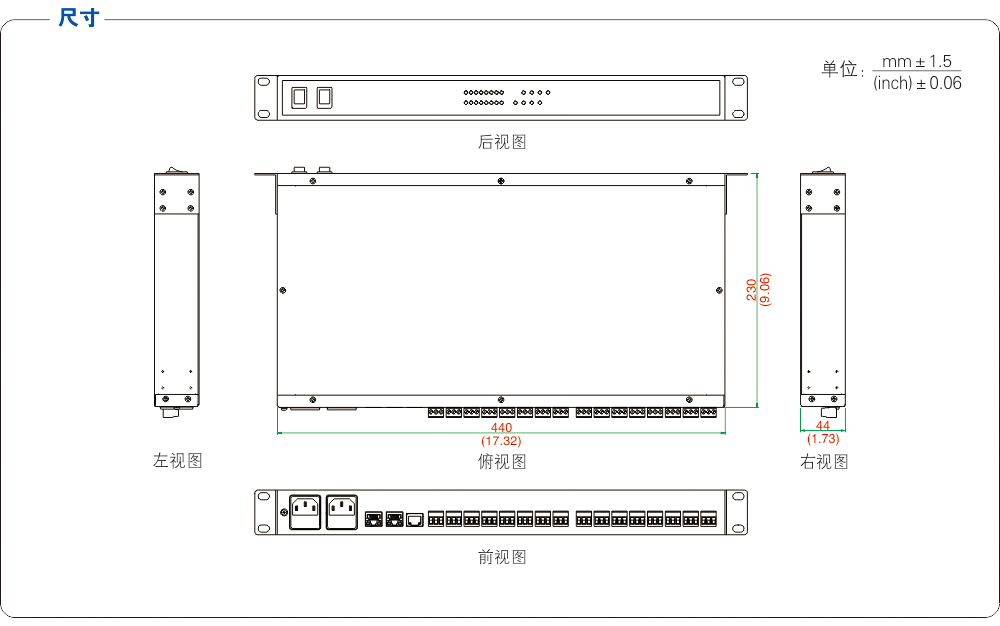

四、产品尺寸
