产品名称：以太网交换机
规格型号：UT-60020GC
传输速率：千兆
端口数量：20口
网络管理：非网管
应用等级：工业级
产品概述：
UT-60020GC系列是非网管型工业以太网交换机，最多支持4路千兆光口和16路千兆电口，该系列交换机采用低功耗无风扇设计，确保无噪声干扰，同时支持-40~75℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，为工厂自动化，智能交通，视频监控等工业应用领域组建快速稳定的网络终端接入网络提供安全可靠的解决方案。
产品特性：
● 最大支持20路网络接口，以太网口和光口可支持多种组合
● 丰富接口类型，光口SC/ST/FC/SFP插槽可选
● 以太网口支持全/半双工，MDI/MDI-X自适应功能
● 支持存储转发交换方式
● 宽温设计，工作温度可达-40℃~75℃
● 符合电信级运营标准
● 无阻塞，全线性转发，充分减小网络延时
● 工业防护等级IP40，无风扇设计，低功耗
● 支持电源告警功能
规格参数：
| 协议标准 | IEEE802,3、IEEE802.3U、IEEE802.37、IEEE802.3ab、IEEE802.3x | ||
| 接口 | 光纤接口 | 1000Base-X端口(SC/ST/FC/SFP插槽) | |
| RJ45接口 | 10/100/1000Base-T端口，MDI/MDI-X自适应 | ||
| LED指示灯 | P1、P2电源指示灯，ALM电源故障灯，网络指示灯 | ||
| 传输距离 | 超五类双绞线 | 100m | |
| 光纤模块 | 单模 | 1310nm 20/40Km 1550nm 60/80/100/120Km | |
| 多模 | 1310nm 2Km | ||
| 交换性能 | 转发速率 | 1488095ppS | |
| 传输模式 | 存储转发 | ||
| MAC地址空间 | 8K | ||
| 缓存空间 | 4.1Mbit | ||
| 背板带宽 | 40G | ||
| 最大帧长 | 10KB | ||
| 电源需求 | 输入电压 | 12/24/48VDC(10.8~52.8VDC)，支持反接保护 | |
| 功耗 | 最大输入功耗 850mA@24Vmax(产品的详细功耗请见产品标贴) | ||
| 机械特性 | 外壳 | IP40防护等级 | |
| 安装方式 | 导轨式/壁挂式安装 | ||
| 重量 | 不大于1600g | ||
| 尺寸(WxHxD) | 177mmx68mmx133mm | ||
| 包装尺寸 | 250mmx205mmx108mm | ||
| 工作环境 | 工作温度 | -40℃~75℃ | |
| 存储温度 | -40℃~85℃ | ||
| 相对湿度 | 0~95%(无凝露) | ||
| 行业标准 | EMl | FCC Part 15 Subpart B classA, EN55022 class A | |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 IEC 60068-2-27(Shock) IEC 60068-2-32(Freefall) IEC 60068-2-6(Vibration) | ||
订购信息：
| 产品型号 | 接口描述 | 支持光口类型 | |
| 1000Base-X | 10/100/1000Base-T | ||
| UT-60020GC-16GT4GP-RNF | 4 | 16 | SFP插槽 |
| UT-60020GC-16GT4GSC-RNF | 4 | 16 | SC光口 |
备注:
1、以上产品的光口类型默认为单模双纤SC接口/SFP插槽，另可选ST/FC接口，更多配置可咨询市场部。
2、产品的后缀"RNF"中的"F“表示为电源12/24/48VDC(10.8~52.8VDC)输入。

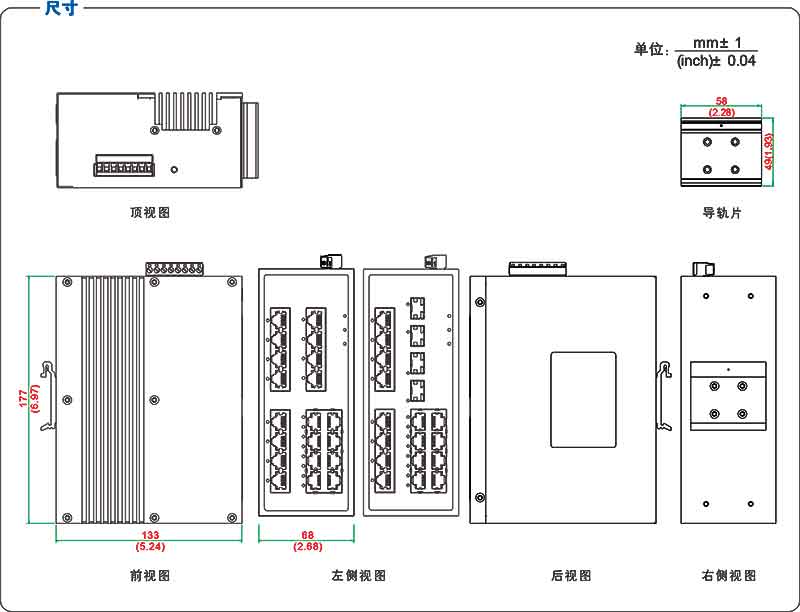

尺寸图纸：
