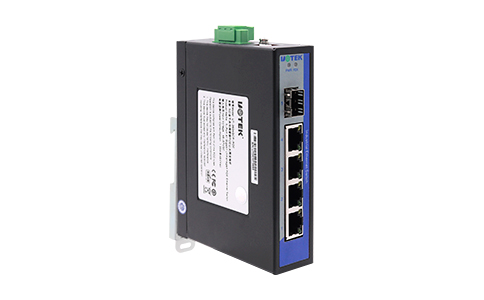

产品名称： 4口千兆POE光纤收发器
产品型号：UT-2604GCP-POE
工作温度：-40℃～75℃
防护等级：IP40
安装方式：导轨式/壁挂式安装
一、产品概述：
UT-2604GCP-POE是4口千兆POE光纤收发器，4路千兆以太网端口(其中1~4口支持POE以太网供电)，可以为IEEE 802.3af/at设备（PD）供电，1路千兆SFP光口，消除了额外的布线需求，提供直流输入正反接保护防止烧坏仪器， 外观设计精巧，同时支持工业标准的导轨式和壁挂式安装，所以它非常容易安装应用在任何工业网络上。该产品提供3种工作模式：延长、标准和VLAN模式，提供POE看门狗功能和POE功率限制功能，专门解决工程中出现的设备死机。
二、功能特性：
支持4路千兆POE(IEEE802.3af/at)
支持全双工或半双工模式，并带有自动协商能力
10/100/1000Mbps自动适应
网口支持全自动交叉识别，无需手动操作开关
即插即用，方便使用
工作温度：-40℃～75℃
电压输入：48VDC(46-57V)
三、规格参数：
标准
IEEE 802.3af/at适用于POE
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-T(X)
IEEE 802.3ab 1000Base-T
IEEE 802.3x
IEEE 802.3z
接口
光纤端口：1个1000Base-X端口（SFP接口）
RJ45端口：4个10/100/1000Base-T端口MDI/MDI-X自适应
LED指示灯： 电源指示灯，RJ-45指示灯，POE指示灯
POE供电方式：+（1，2）pins，-（3，6）pins
交换性能
转发速率：1488095pps
传输模式：存储转发
MAC地址空间：2K
缓存空间：1Mb
背板带宽：10G
最大帧长：16KB
电源需求
输入电压：48VDC(46~57V)
接口端子：1个可插拔的3针接线端子
过载保护：提供
反接保护：提供
功耗
单路POE网络接口可达30W，总功耗不超过60W
按键功能
VLAN模式：开启时，设备1-4端口相互隔离与5口互通，防止广播
风暴；关闭时，所有端口均可互相通信。
CCTV模式：下联端口降速10M自协商，有效传输距离可达250米，适应远距离监控供电。
POE LIM模式：POE功率限制，每端口功率限制为30W(IEEE802.3at供电机型)，超过30W，结束此端口终端供电；超过整机POE功率，
通过优先级端口供电，供电优先级顺序为：第4端口最高，依次降低优先级。
POE WDT（看门狗）模式：交换机自动检测PD设备端工作情况，发现异常交换机自动重启PD设备。
机械特性
外壳：IP40防护等级
安装方式：导轨式或壁挂式安装
重量：677g
尺寸（W x H x D）: 30mm x 125mm x 90mm
包装尺寸
250mm x 205mm x 55mm
工作环境
工作温度：-40℃～75℃
储存温度：-40℃～85℃
相对湿度：0～95% (无凝露)
行业标准
EMI
FCC Part 15，CISPR (EN55022) class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6(Vibration)

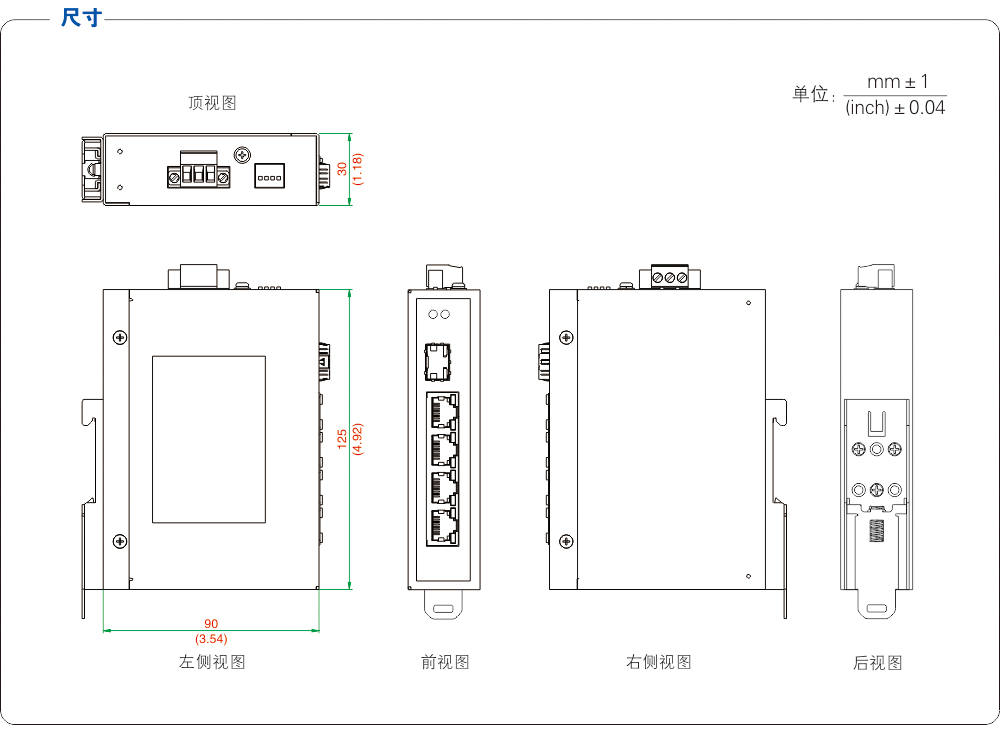

四、产品尺寸：
五、订购信息：
